Cooler Master MasterBox TD500 Mesh V2 – це нова ітерація лінійки корпусів MasterBox. TD500 Mesh V2 покращує оригінальну модель TD500 Mesh кількома способами, включаючи чистішу бічну панель без гвинтів через скло, оскільки V2 має металевий кронштейн з кульковими гніздами, приклеєними до панелі із загартованого скла. Верхня панель тепер знімається для полегшення установки радіатора і водяного охолодження, а на передній панелі є додатковий порт USB 3.2 Gen2 Type-C.

TD500 Mesh V2 підходить для материнських плат типорозмірів від Mini ITX до ATX, а також для надвеликих материнських плат у форм-факторах E-ATX і SSI CEB розміром до 12 “x10.7”. Передня і верхня панелі можуть підтримувати до 360-мм радіаторів або до двох 280-мм радіаторів, тоді як в задній слот для вентиляторів можна встановити один 120-мм радіатор. Верхній радіатор має максимальну товщину 55 мм, що є досить щедрим. Рекомендується використовувати процесорні кулери заввишки не більше 165 мм, тоді як для блоків живлення пропонується максимальний зазор 200 мм. У корпус повинні поміститися відеокарти розміром до 410 мм.

На міді-тауер Cooler Master TD500 Mesh V2 надається 2-річна гарантія, і він ще не з’явився на полицях магазинів.

Ближчий погляд

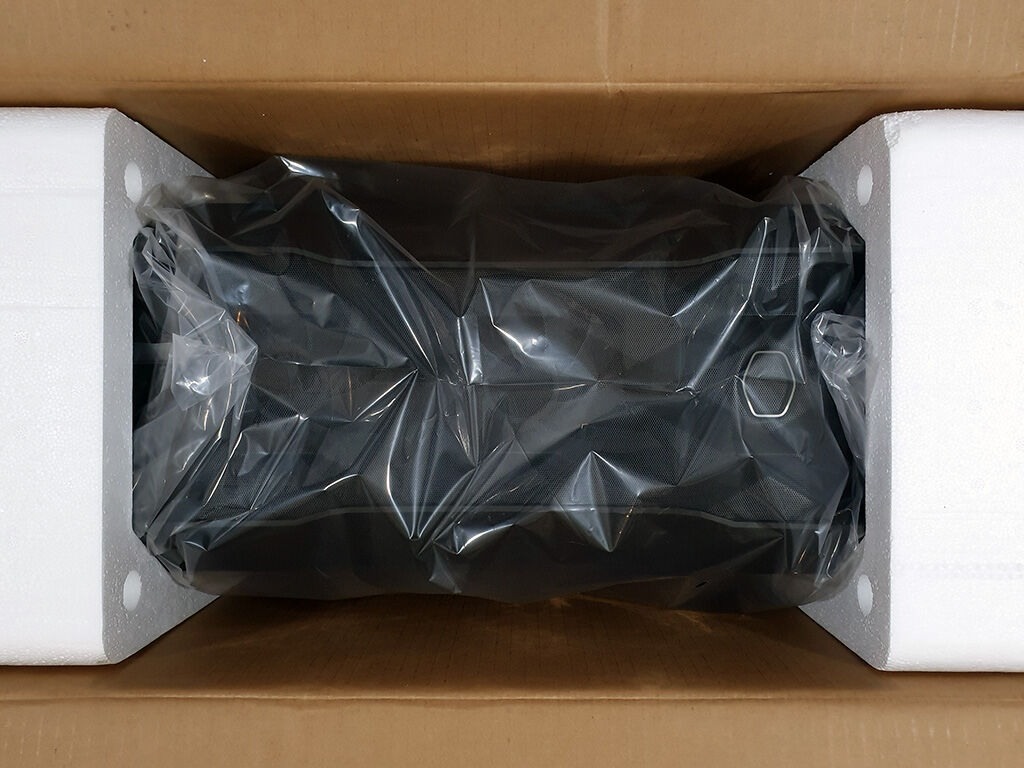

Упаковка TD500 Mesh V2 чітко вказує на те, що ви отримуєте. На зворотному боці коробки детально описано дизайн корпусу та кілька особливостей вісьмома мовами: полігональна сітка з 3D-контуром, яка забезпечує фільтрацію пилу та покращує повітряний потік, три вентилятори ARGB на передній панелі, підтримка USB 3.2 Gen2 Type-C, вбудована в панель вводу/виводу, підтримка до семи 120-мм вентиляторів, підтримка до 360-мм радіаторів на передній та верхній панелях, бічна панель з кристалічного скла TG, що не потребує інструментів, кожух БЖ зі знімною кришкою, а також знімна верхня панель, що покращує доступ під час збирання корпусу та дозволяє встановлювати охолоджувальні продукти. На бічних панелях коробки є зображення корпусу спереду, а також додаткові специфікації, включаючи розміри, опору для вентилятора і радіатора, зазори для процесорного кулера, блоку живлення і відеокарти. Усередині коробки ми бачимо стандартний, але надійний спосіб транспортування корпусів: два великі пінопластові блоки, що обкладають корпус, захищений поліетиленовим пакетом. Аксесуари включають посібник користувача, різні гвинти і гумові амортизатори, затискачі для накопичувачів і застібки-блискавки.

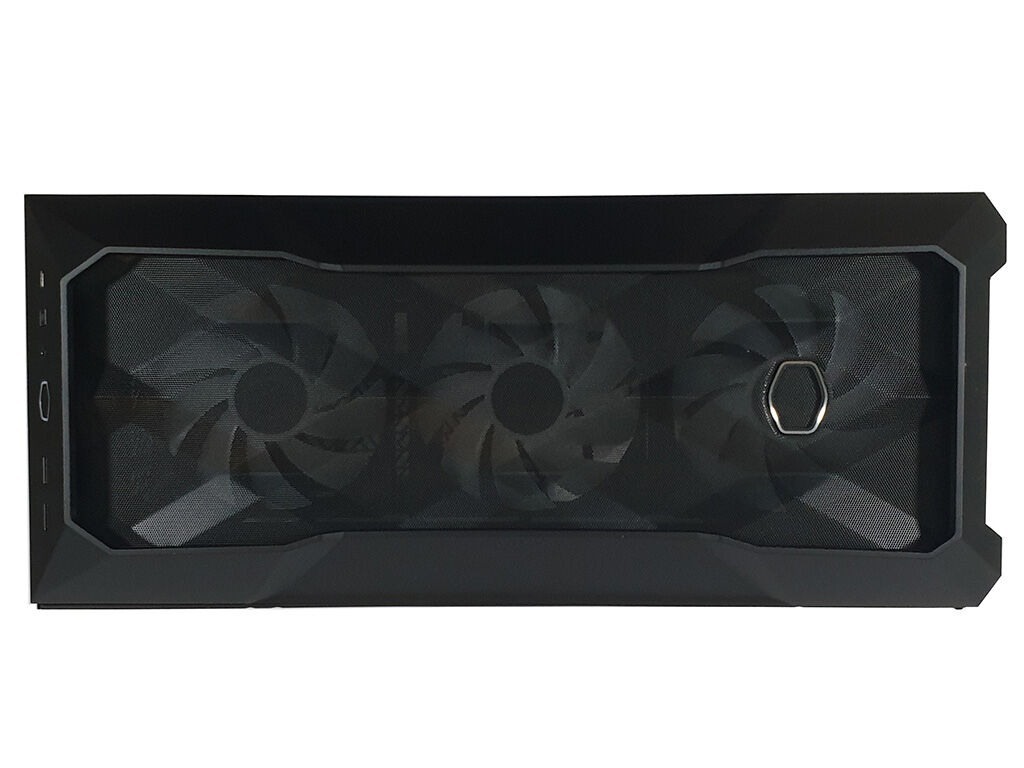

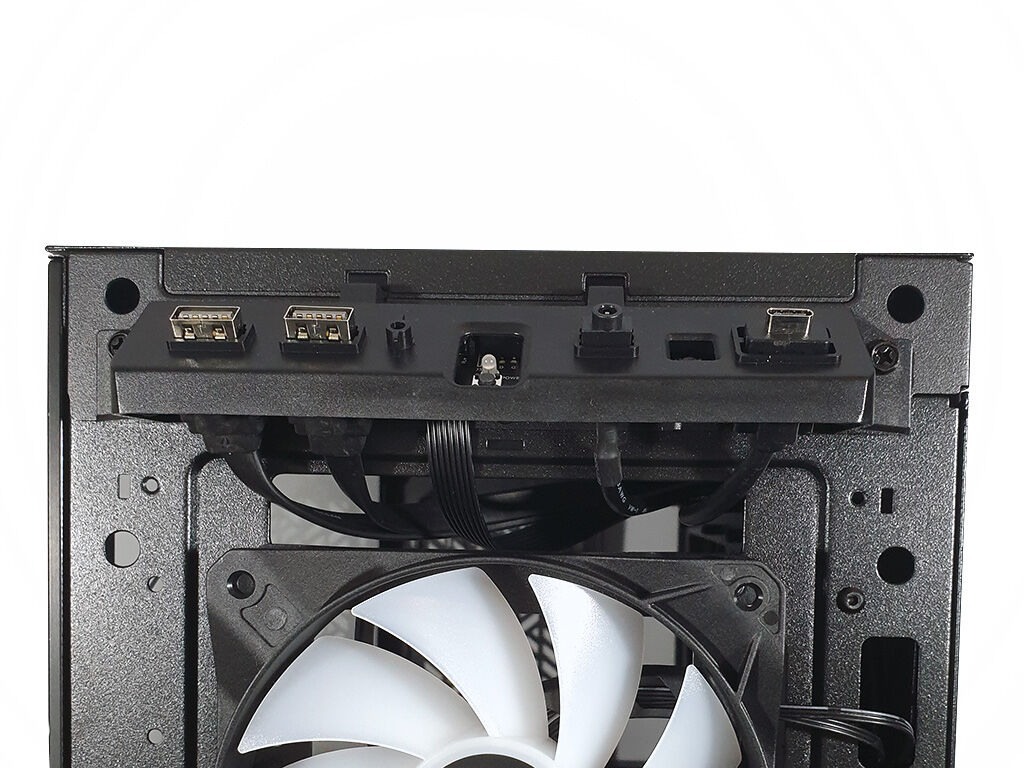

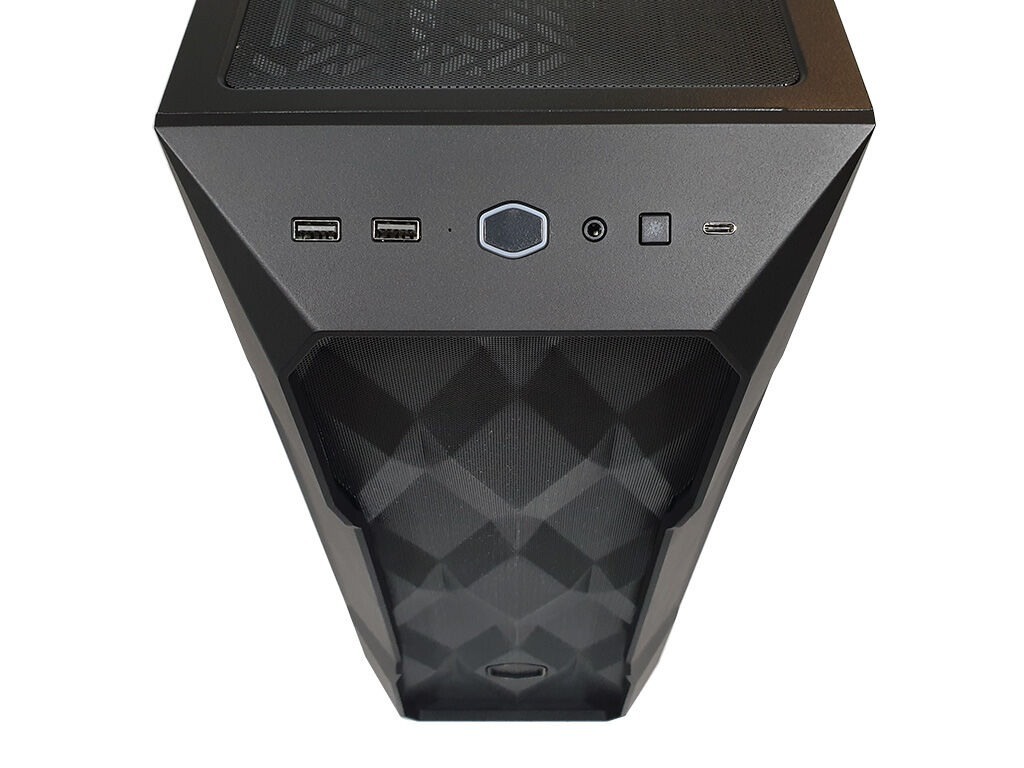

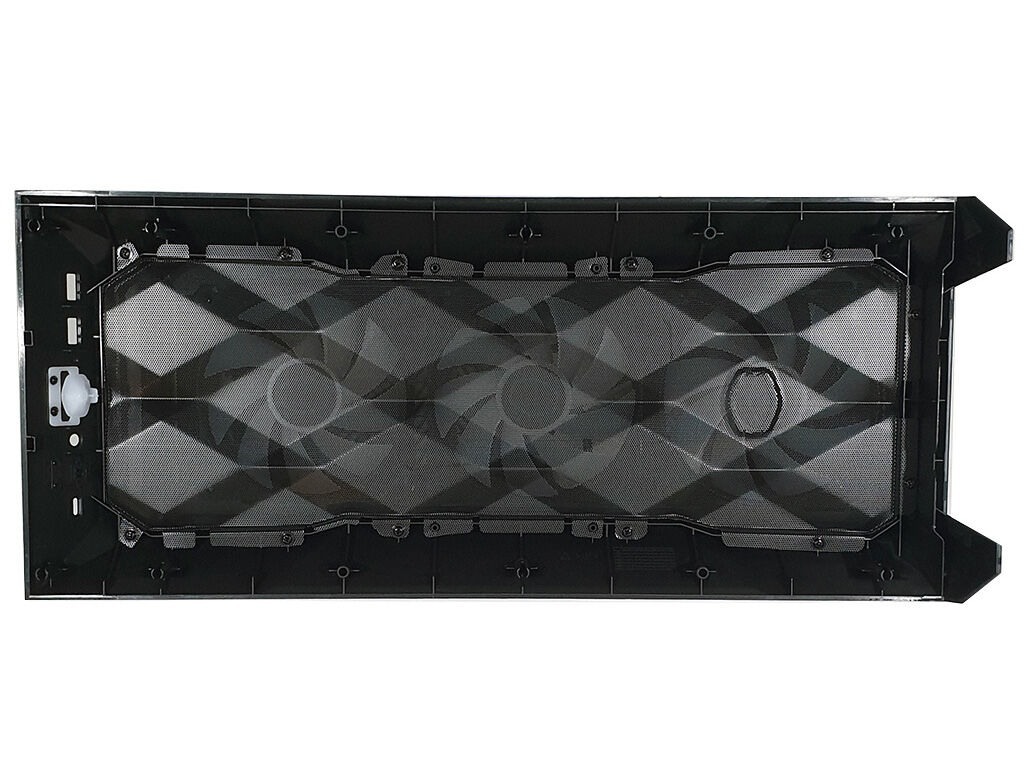

Передня панель TD500 Mesh V2 має стилізований ромбовидний візерунок, який контурно вписаний у сітку, а ненав’язливий шестикутний логотип Cooler Master додає трохи брендингу, не відволікаючи увагу від зовнішнього вигляду. На верхній панелі розташовані два порти USB 3.2 Gen1 Type-A, кнопка живлення зі світлодіодним підсвічуванням, комбінований 3,5-мм аудіороз’єм, кнопка RGB і порт USB 3.2 Gen2 Type-C. Передня кришка легко знімається, якщо вам потрібно замінити вентилятори або обслужити передню частину корпусу.

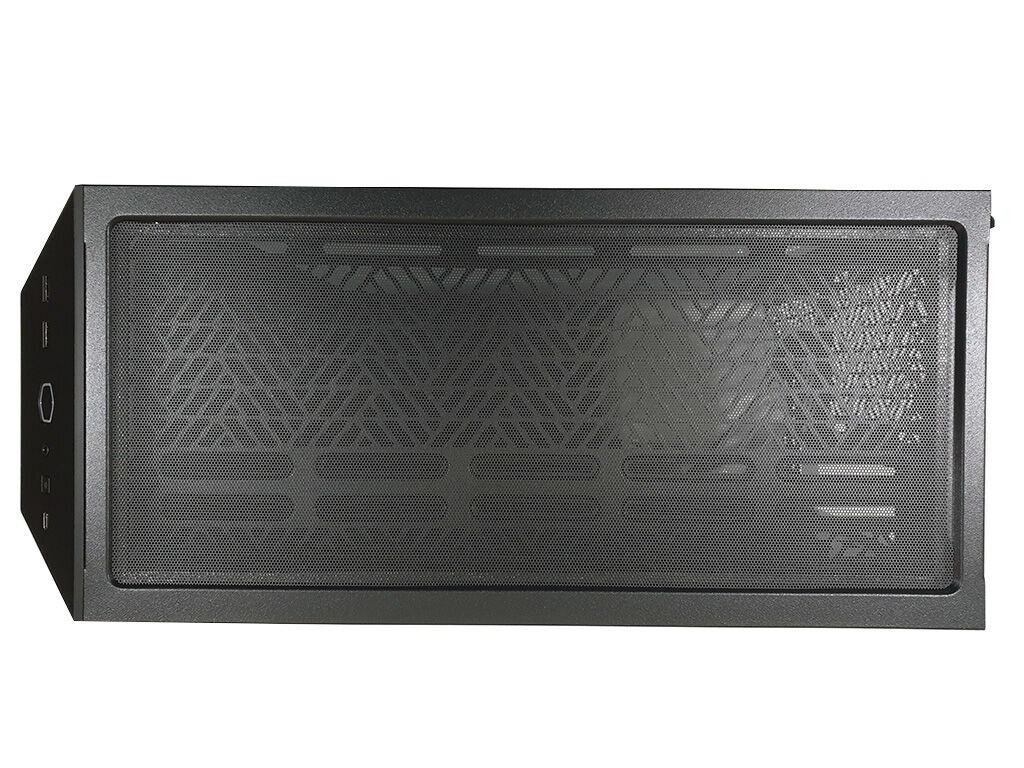

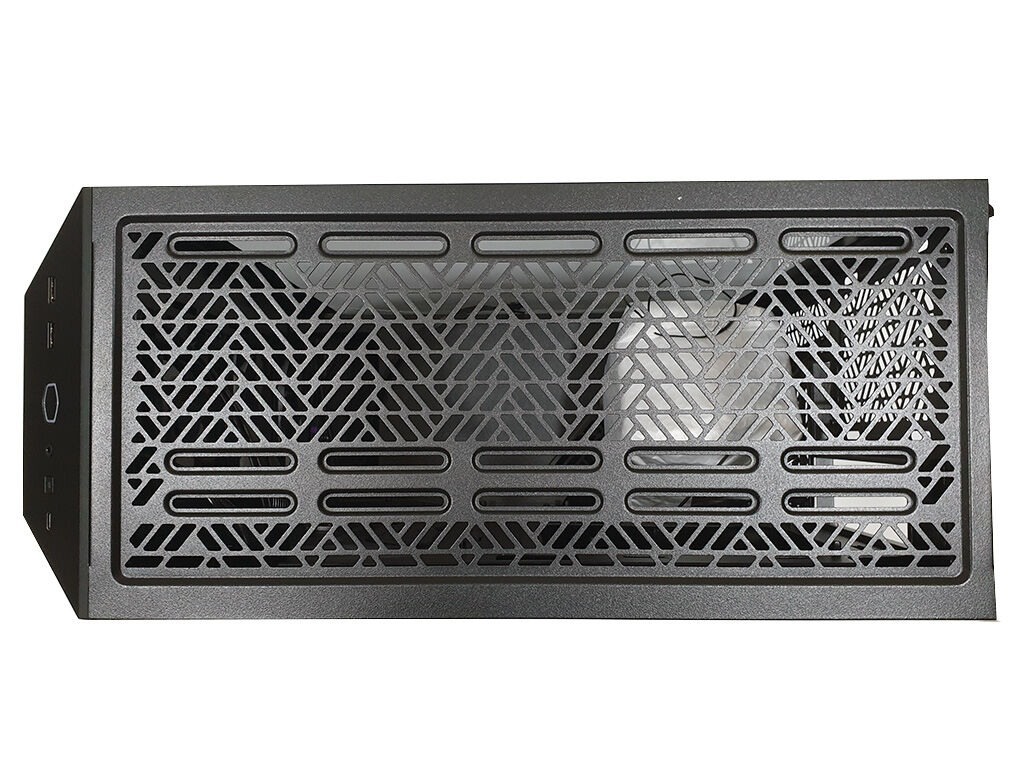

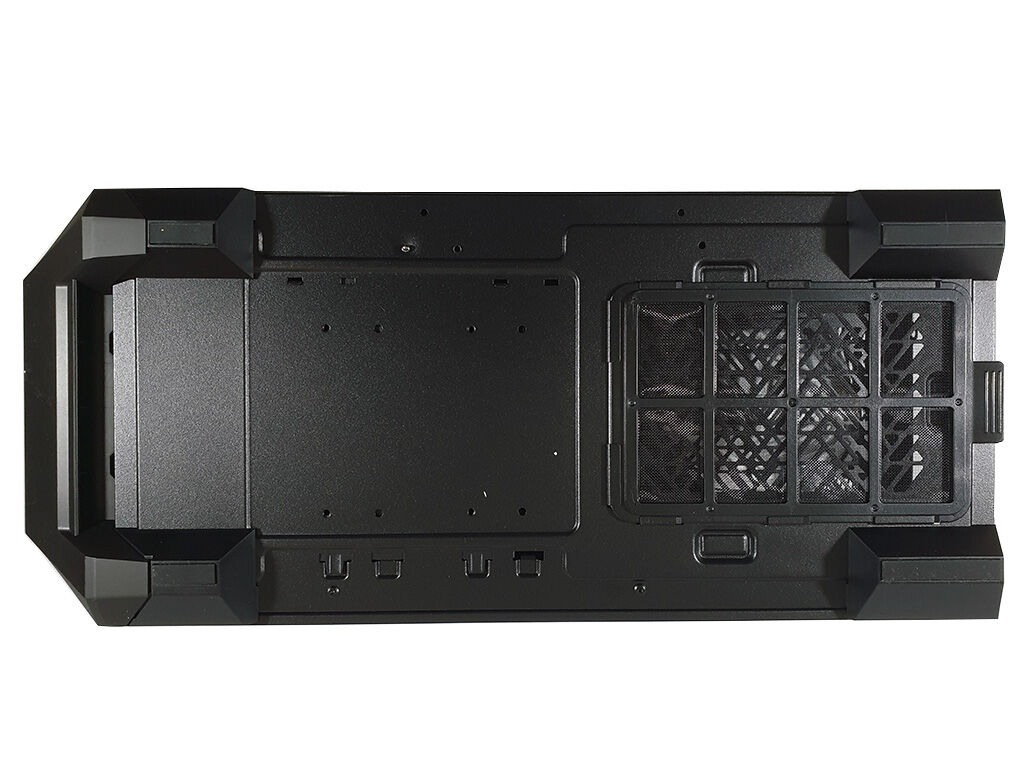

На верхній панелі корпусу розміщено магнітний пиловий фільтр, зняття якого відкриває подовжені гвинтові канали, що дозволяють створювати різноманітні комбінації вентиляторів і радіаторів з кроком 120 мм і 140 мм! Сама верхня панель легко знімається для додавання радіаторів або вентиляторів, а також з’єднання проводів.

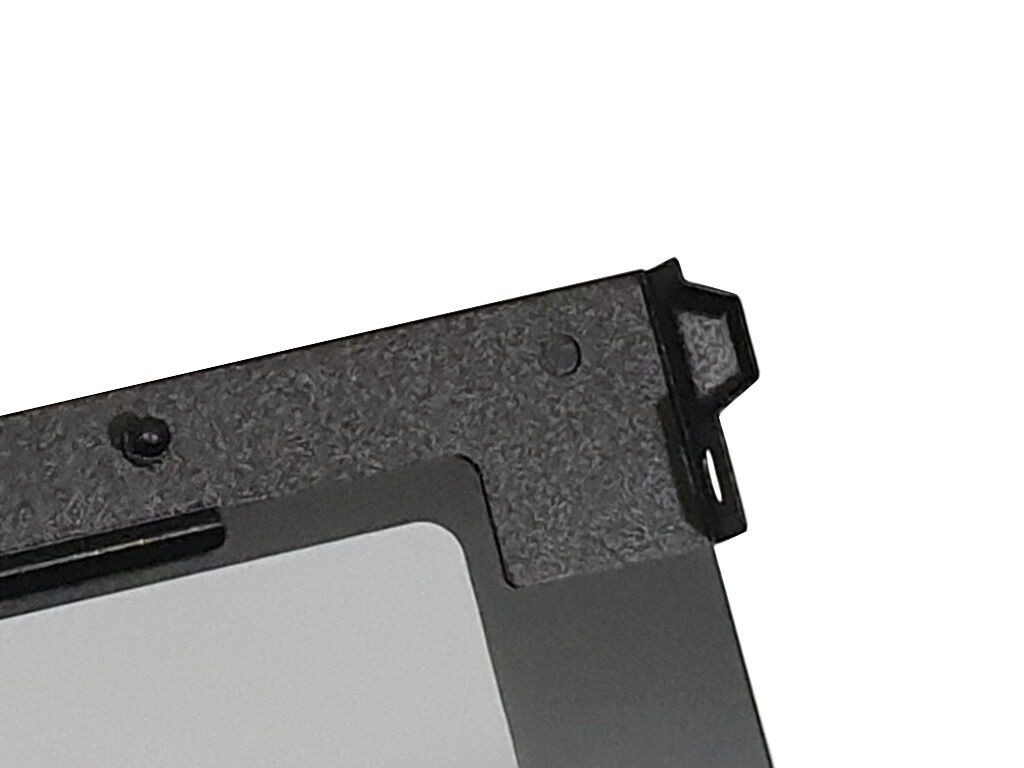

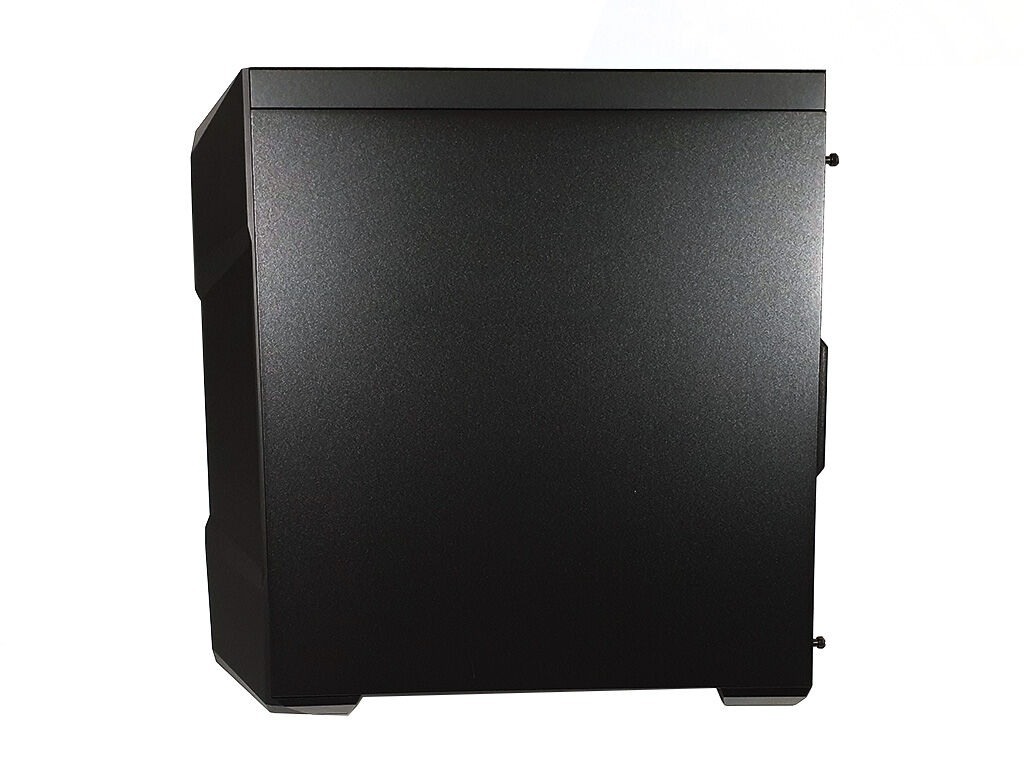

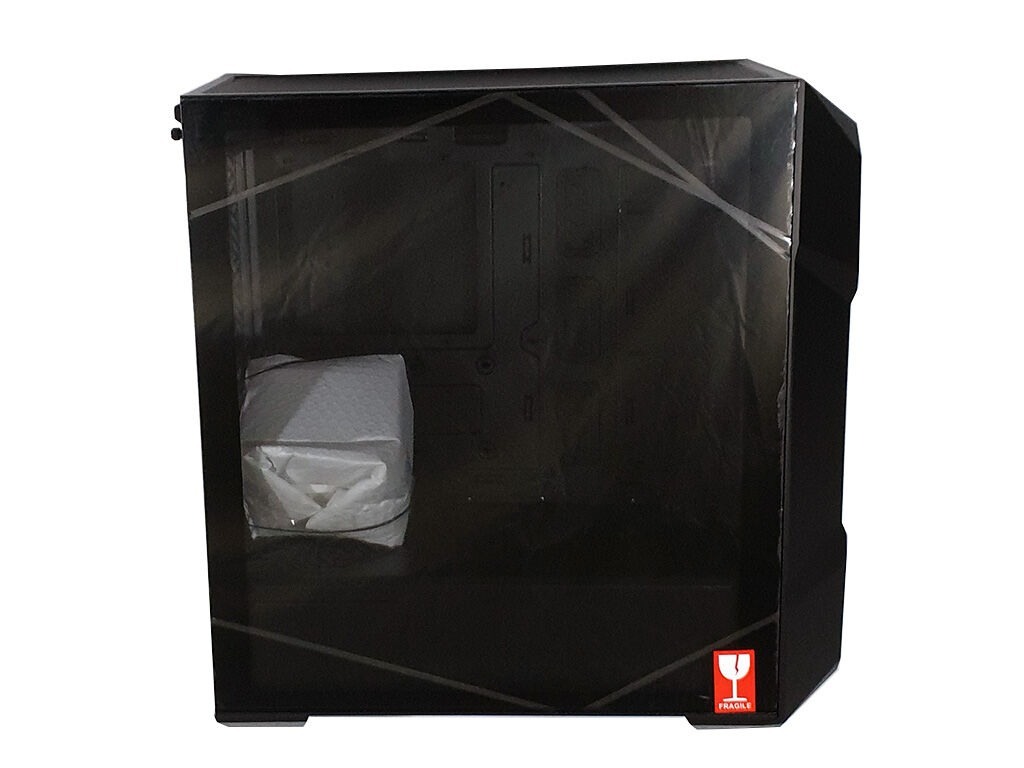

Бічна панель із кристалічного загартованого скла має п’ять прорізаних каналів і поставляється в захисній плівці, що запобігає утворенню пилу та забрудненню під час транспортування. Скло має відтінок, а вздовж його краю нанесено фрітц, щоб надати йому товсту чорну смугу по всьому периметру. Cooler Master використовує фрітц для приклеювання металевих кронштейнів зверху і знизу, що дає змогу встановлювати систему без інструментів, не проникаючи в скло. Протилежна бічна панель – це просто гарний чистий шматок металу, без жодних надмірностей або вентиляційних отворів. Дно корпусу має чотири великі прямокутні ніжки у формі піраміди, які звужуються до невеликих гумових накладок на ніжках. Тут встановлено пиловий фільтр для блоку живлення, який можна зняти, потягнувши за язичок на задній панелі корпусу, щоб висунути його. Задня панель корпусу чиста, з безліччю вентиляційних отворів. Сім вентильованих слотів розширення надають достатньо місця для модернізації, а поруч є постійні вентиляційні отвори. На задній панелі корпусу також можна встановити один 120-мм вентилятор та/або радіатор.

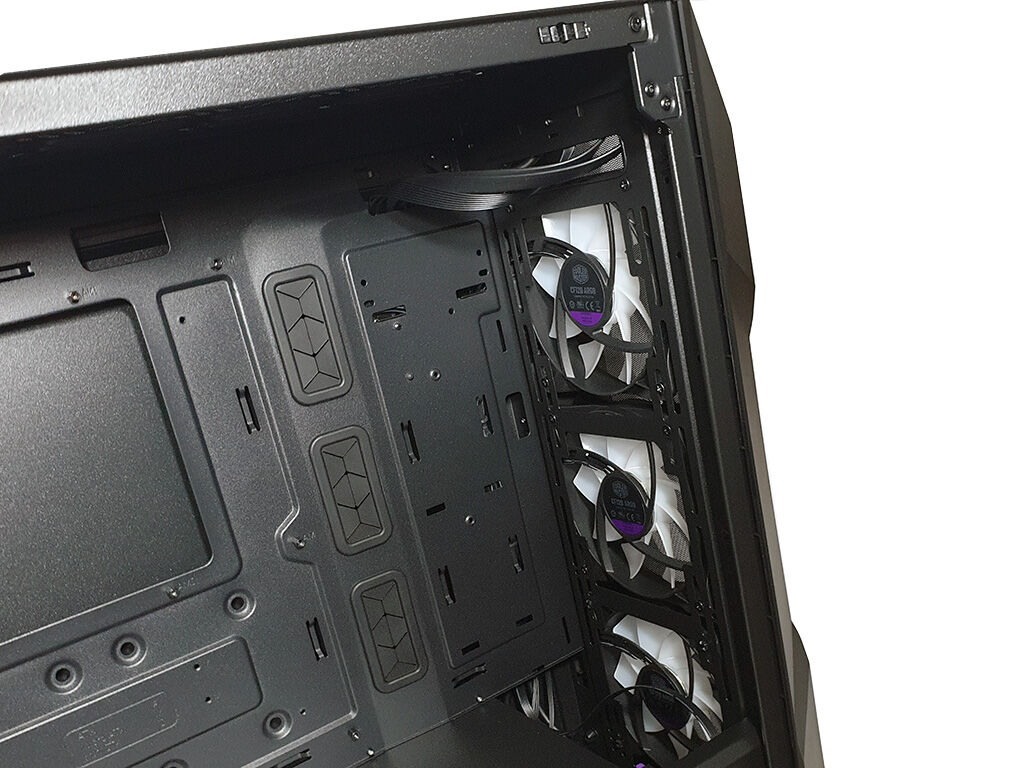

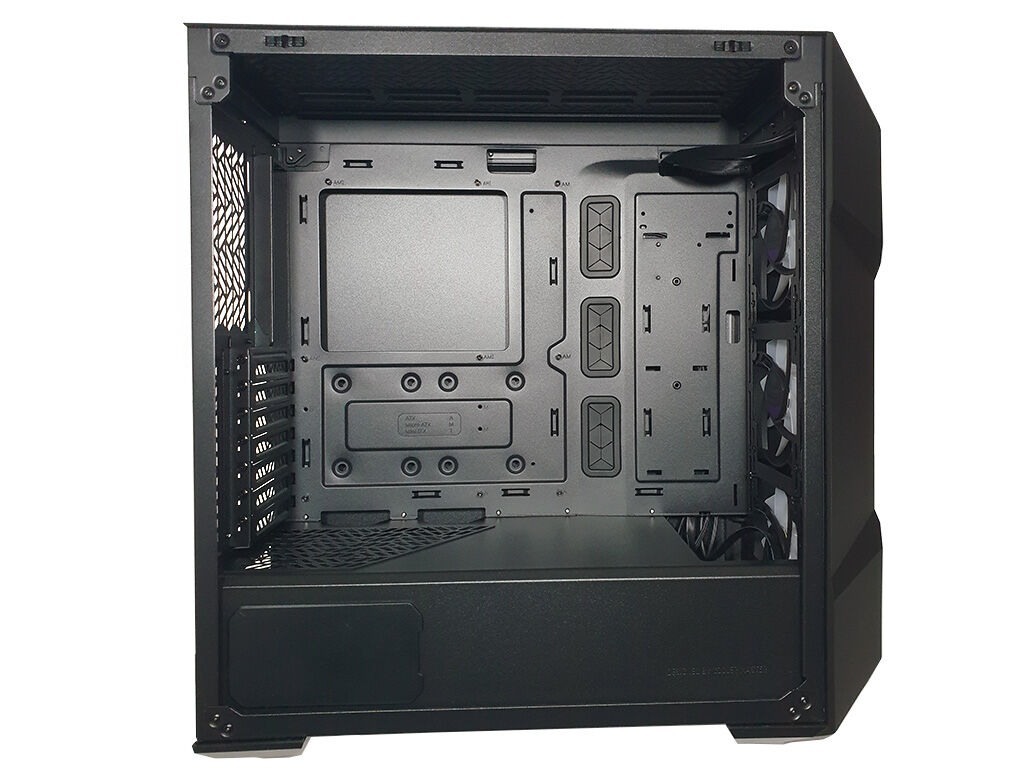

Відкривши корпус, ви побачите великий отвір позаду між чотирма гвинтами Mini-ITX, що ідеально підходить для встановлення задньої панелі практично на будь-яку материнську плату. Глибокі поглиблення додають жорсткості лотку для материнської плати, а компанія Cooler Master додала прорізи A, M і I поруч з підставками для встановлення материнських плат формату ATX (A), Micro ATX (M) або Mini ITX (I), відповідно. У верхній і нижній частині лотка є три отвори для прокладання кабелів, а також три гумові прокладки праворуч від місця встановлення більшості материнських плат. Ущільнювачі сидять на ділянці лотка материнської плати, яка нахилена назовні, щоб забезпечити трохи додаткового місця на задній панелі для накопичувачів і прокладання кабелів. Кожух БЖ має знімну чорну пластикову заглушку, тому користувачі можуть демонструвати свій БЖ за бажанням. Додано вентиляційні отвори, щоб користувачі могли забирати повітря з-під корпусу або зсередини БЖ; ніжки досить високі, тому забір повітря знизу буде працювати добре.

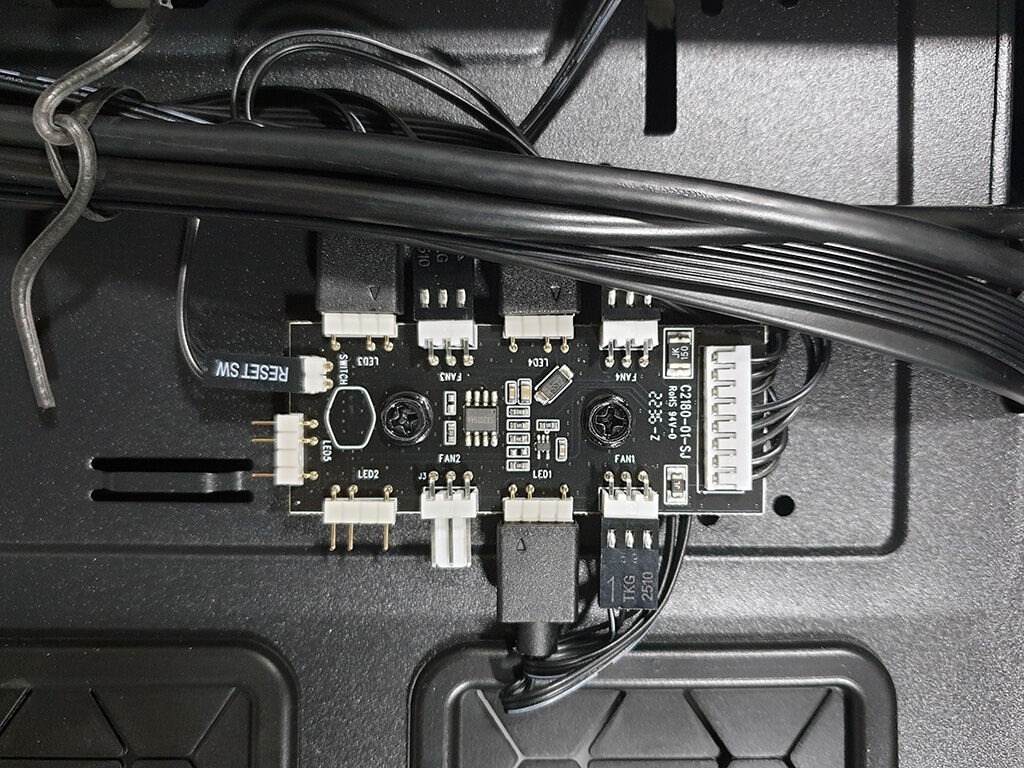

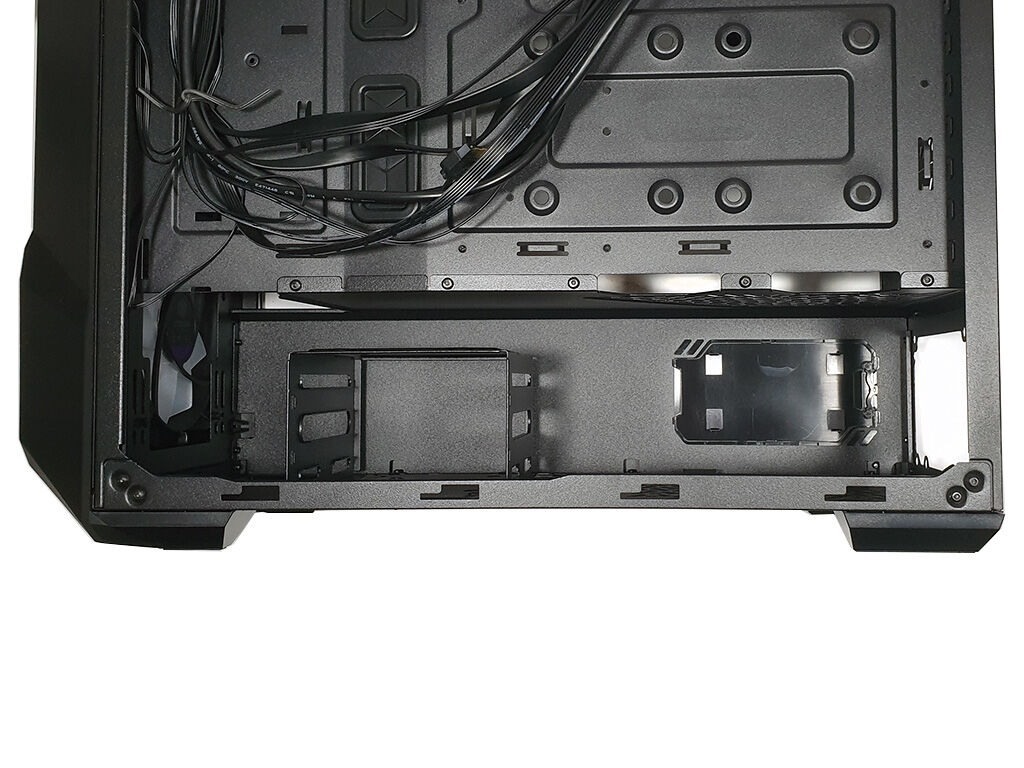

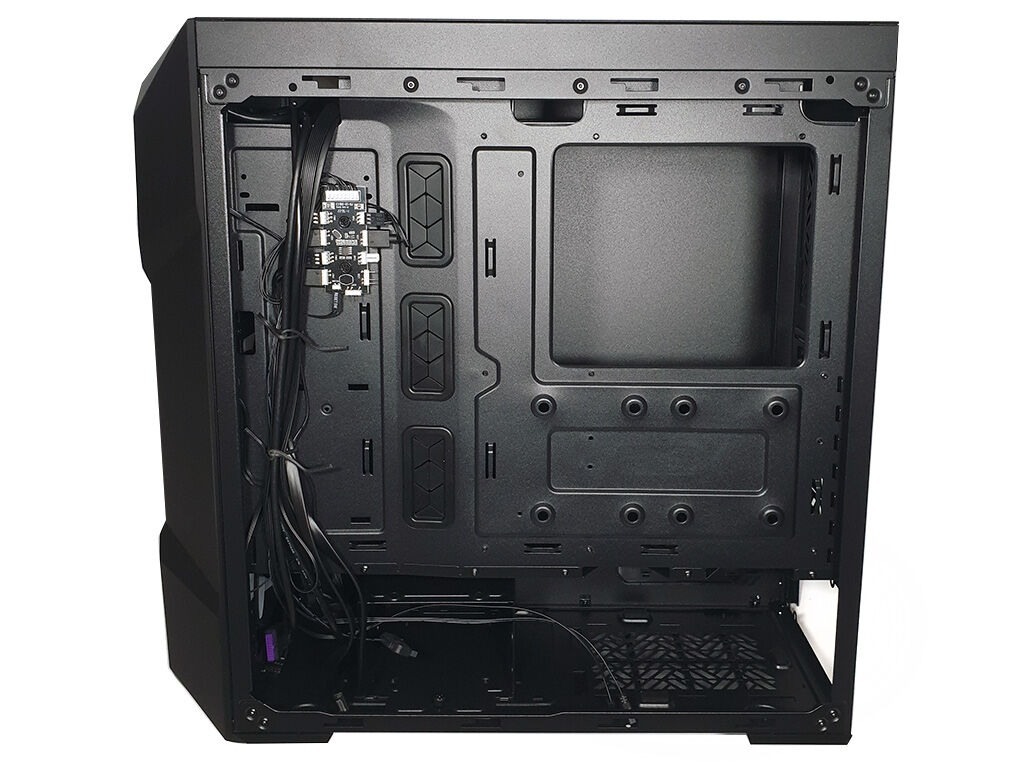

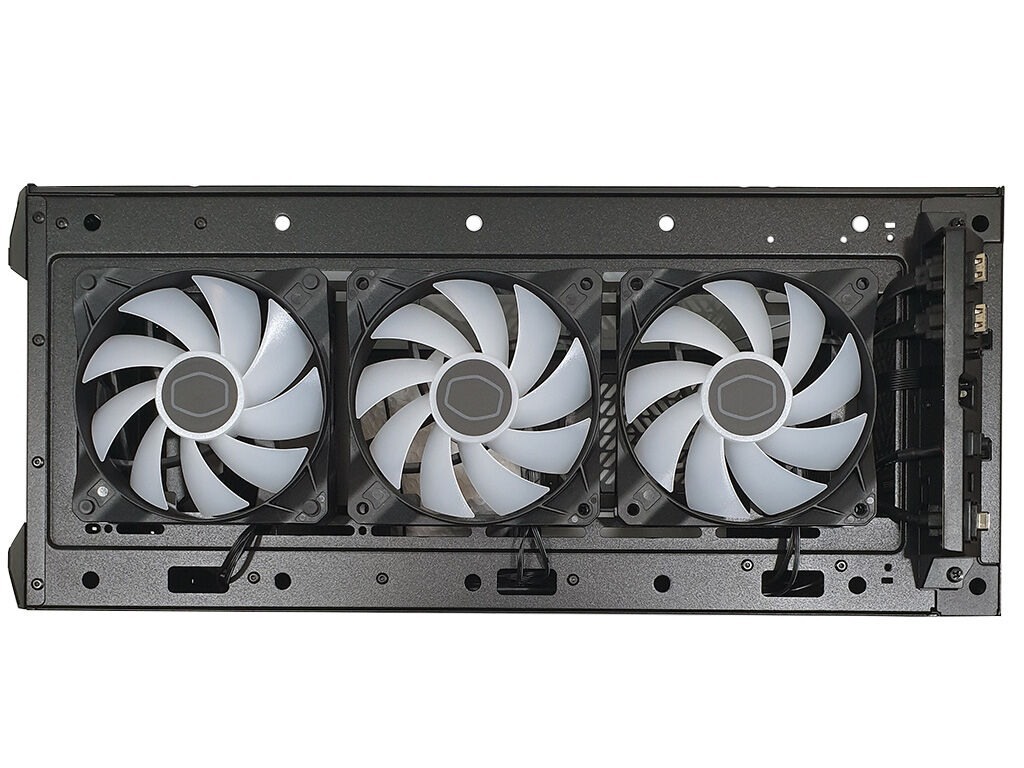

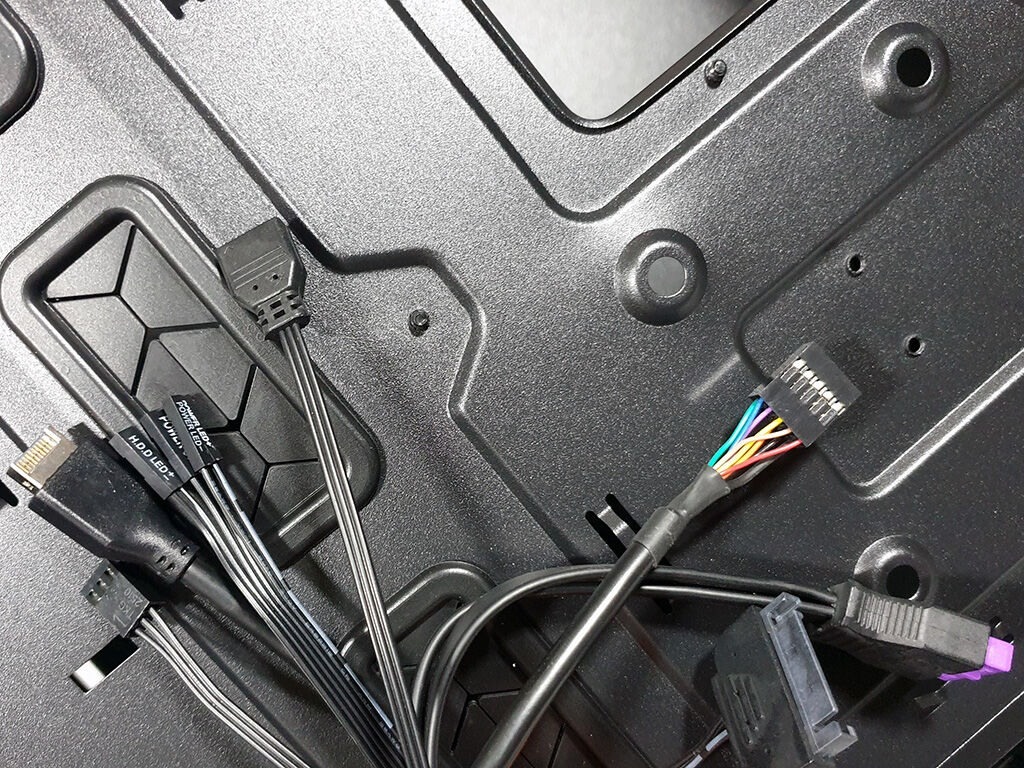

На задній панелі лотка материнської плати видно кабелі передньої панелі та попередньо підключений контролер ARGB. У лотку материнської плати є кілька кабельних стяжок і два відсіки для 2,5-дюймових накопичувачів. Під кришкою блоку живлення знаходиться знімний відсік для накопичувачів, який можна використовувати для двох 3,5-дюймових накопичувачів (або 2,5-дюймових накопичувачів з адаптерами). Контролер ARGB вже налаштований на швидкість обертання вентиляторів PWN та керування RGB з трьома вентиляторами CF120 на передній панелі, а також має місце для додаткового керування вентиляторами та двома світлодіодними індикаторами. Контролер ARGB можна підключити до материнської плати для програмного керування або перемикати за допомогою перемикача LED/Скидання на передній панелі (який можна перенести на материнську плату, якщо користувачі віддають перевагу перемикачу скидання, а не перемикачу RGB). Роз’єми на передній панелі та ARGB включають: 3-контактний кабель вентилятора, кабель USB C передньої панелі, роз’єм вимикача живлення, роз’єми світлодіодів живлення, роз’єм світлодіода активності зберігання даних “h.d.d.”, роз’єм ARGB, аудіороз’єм на передній панелі, 19-контактний роз’єм USB та роз’єм живлення SATA.

Програмне забезпечення

Програмне забезпечення Cooler Master MasterPlus+ легко розпізнало контролер ARGB Gen2, а також підставку для гарнітури GS750, що дозволило мені легко керувати RGB-освітленням обох пристроїв. Якщо у вас є клавіатура або миша Cooler Master, ви також можете налаштувати їхні параметри RGB за допомогою цього програмного забезпечення. Користувачі можуть зберігати кілька профілів освітлення.

Технічні характеристики

Номер моделі	TD500V2-KGNN-S00, TD500V2-WGNN-S00
Зовнішній колір	Чорний білий
Матеріали – Зовні	Сталь, сітка, пластик
Матеріали – ліва бічна панель	Загартоване скло
Розміри (Д x Ш x В)	499 x 210 x 500 мм (включно з виступами), 430 x 210 x 477 мм (без виступів)
Обсяг	50L (без виступів)
Підтримка материнської плати	Mini ITX, Micro ATX, ATX, SSI CEB, E-ATX* (*материнські плати розміром до 12 x 10,7 дюймів, можуть впливати на функцію керування кабелями)
Слоти розширення	7
Відсіки для дисків 3,5 дюйма	2
Відсіки для дисків 2,5 дюйма	3
Панель вводу/виводу – порти USB	2x USB 3.2 Gen 1, 1x USB 3.2 Gen 2 Type C
Панель вводу/виводу – аудіо вхід/вихід	1x аудіороз’єм
Панель вводу/виводу – інше	1x ARGB Fan Hub
Попередньо встановлені вентилятори – спереду	3x 120 мм CF120 ARGB
Підтримка вентиляторів – зверху	3x 120 мм, 2x 140 мм
Опора вентилятора – спереду	3x 120 мм, 2x 140 мм
Опора вентилятора – ззаду	1x 120 мм
Опора радіатора – верхня	120 мм, 140 мм, 240 мм, 280 мм, 360 мм, (рекомендована максимальна товщина -55 мм)
Опора радіатора – передня	120 мм, 140 мм, 240 мм, 280 мм, 360 мм
Опора радіатора – задня	120 мм
Очищення – кулер процесора	165 мм / 6,49″
Кліренс – БП	200 мм, (рекомендовано до 170 мм)
Оформлення – GFX	410 мм / 16,14″
Прокладка кабелю – за лотком материнської плати	19 мм / 0,74″
Пилові фільтри	Спереду, зверху, знизу
Підтримка джерел живлення	Нижнє кріплення, ATX
Гарантія	2 роки
Серія	Серія MasterBox
Розмір	Середня вежа

До складу збірки TD500 Mesh V2 входять блок живлення Cooler Master V750 Gold I, Hyper 212 Halo Black і універсальне кріплення для гарнітури GEM.

Блок живлення Cooler Master V750 Gold i

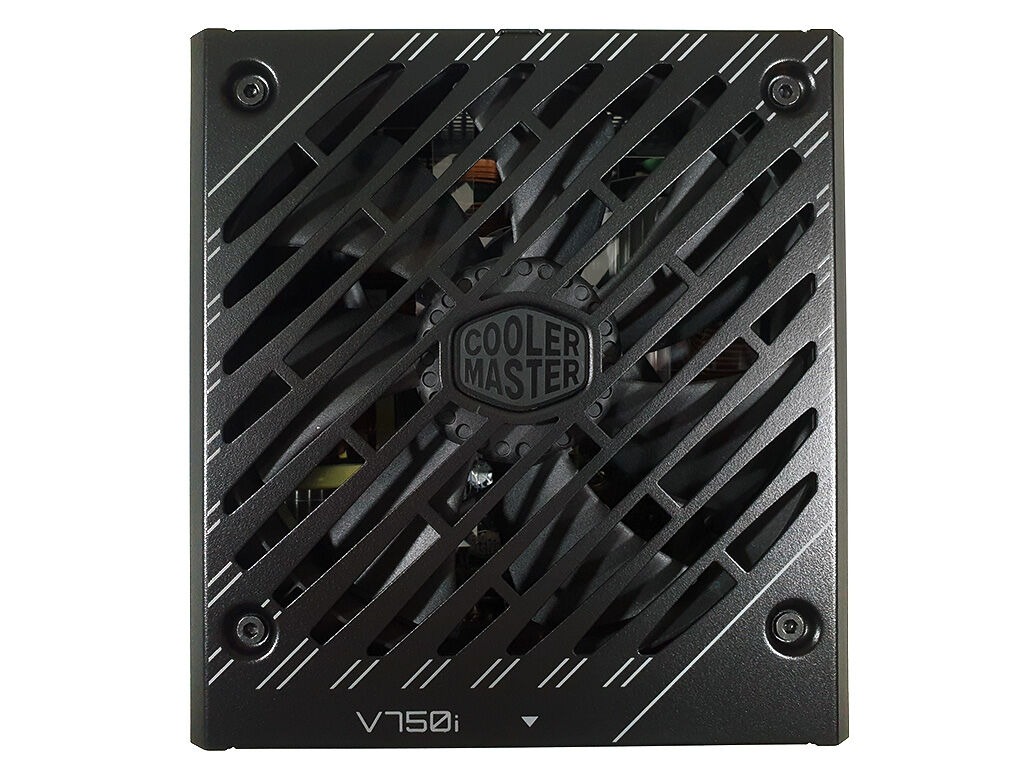

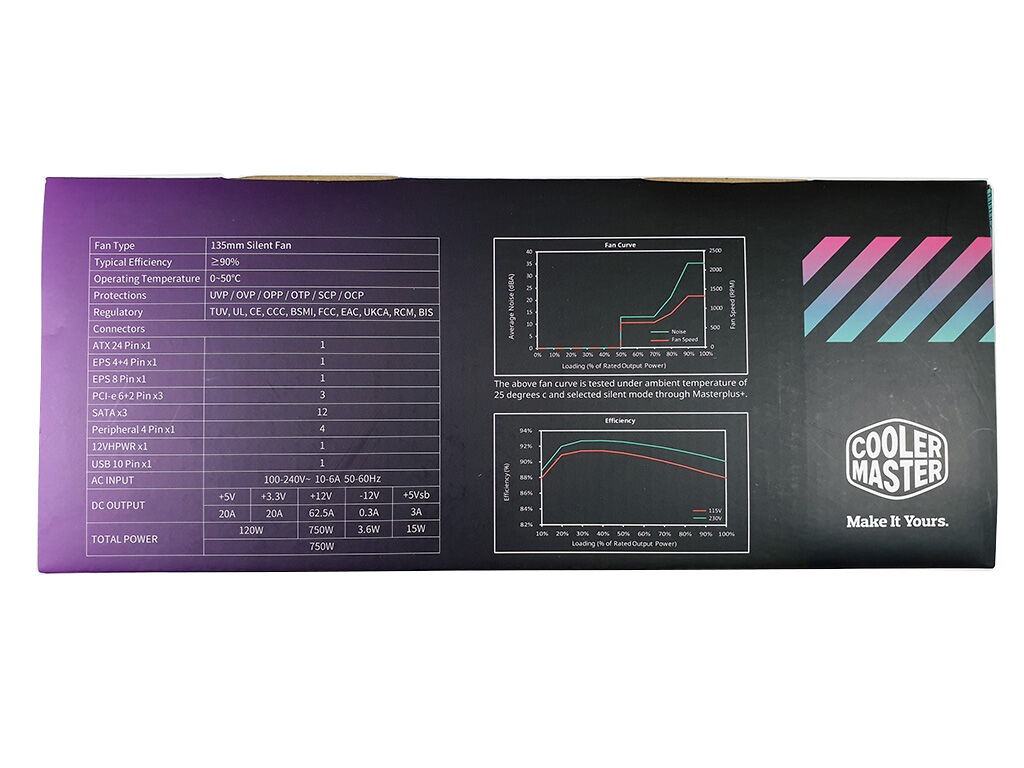

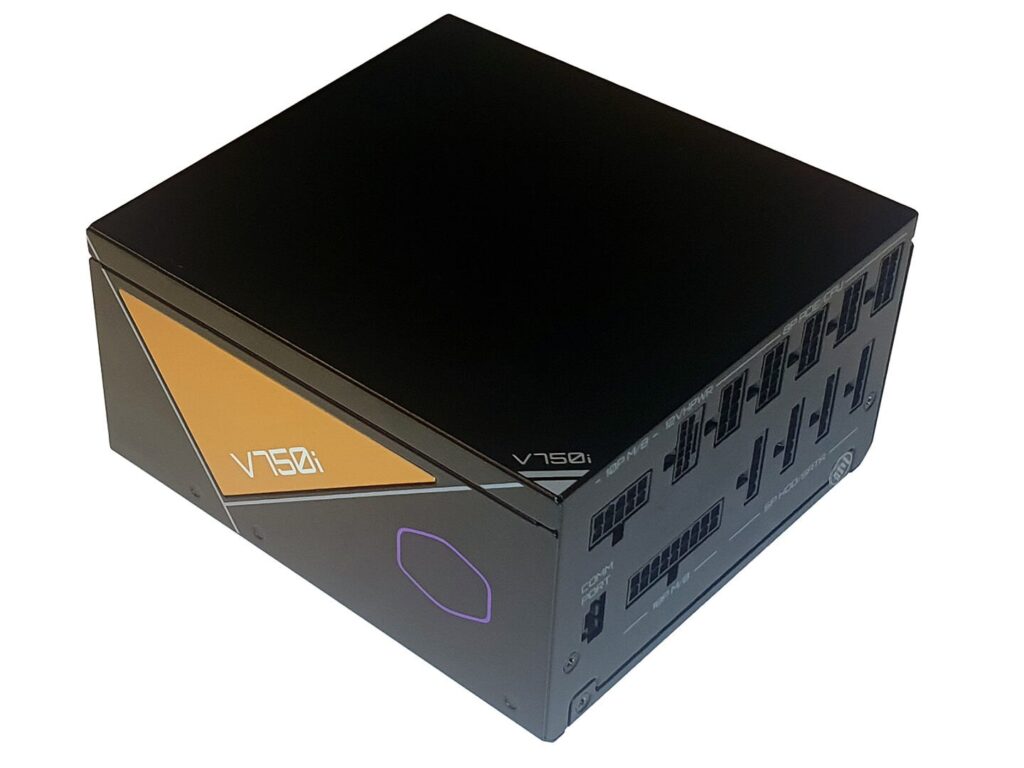

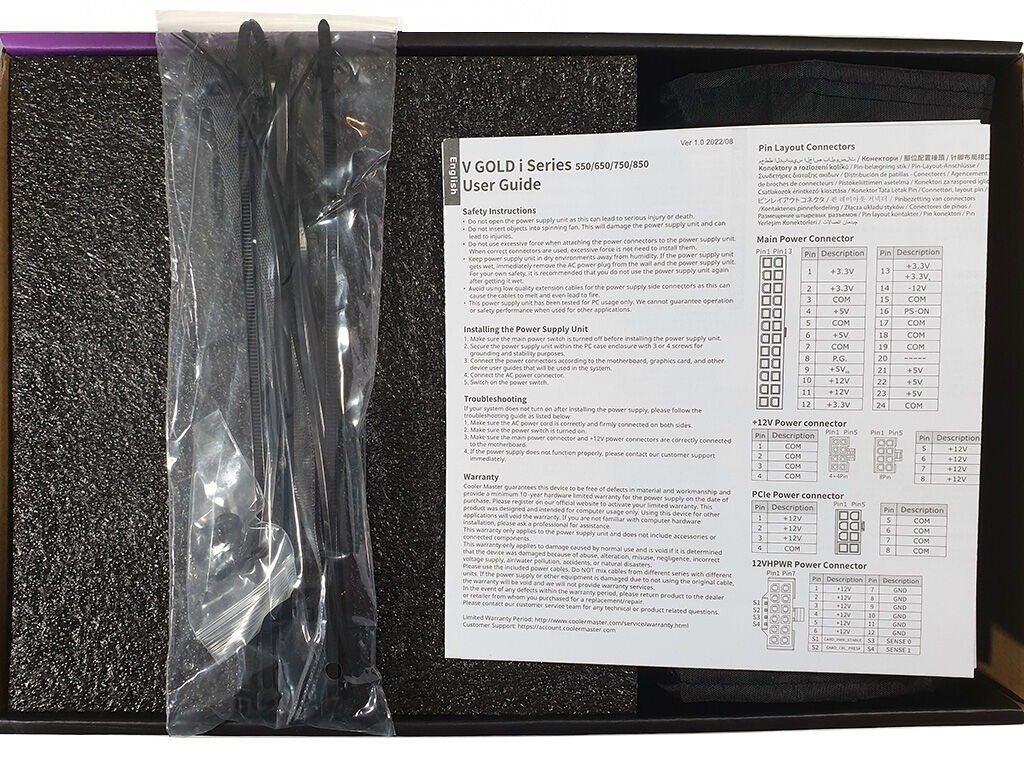

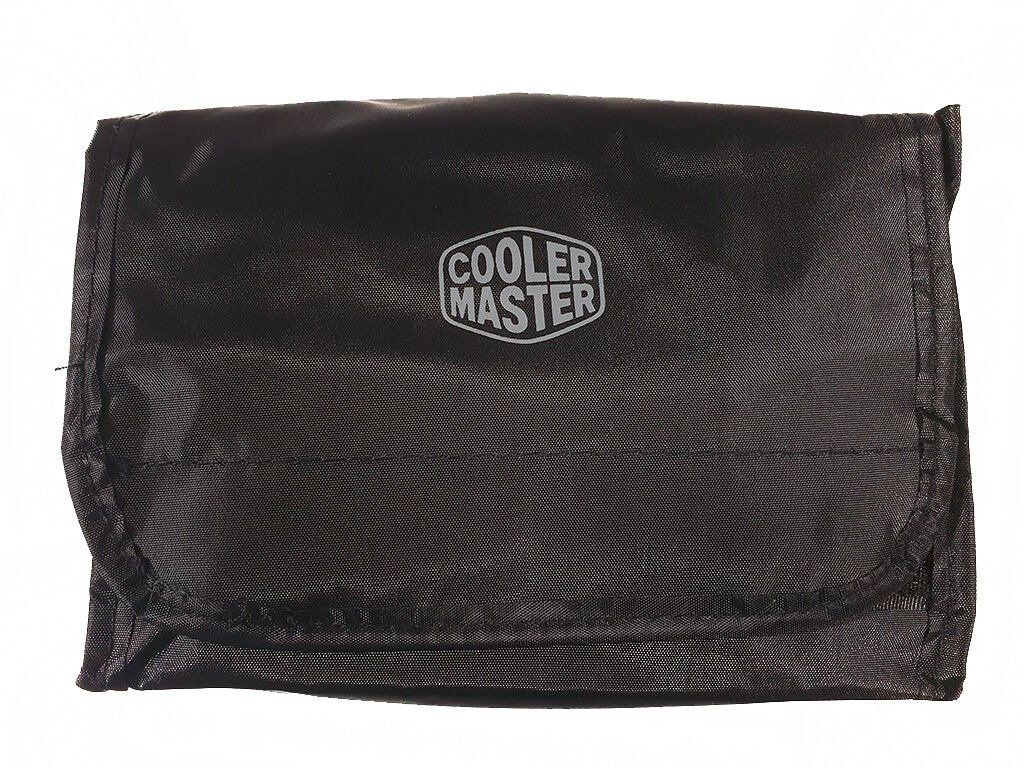

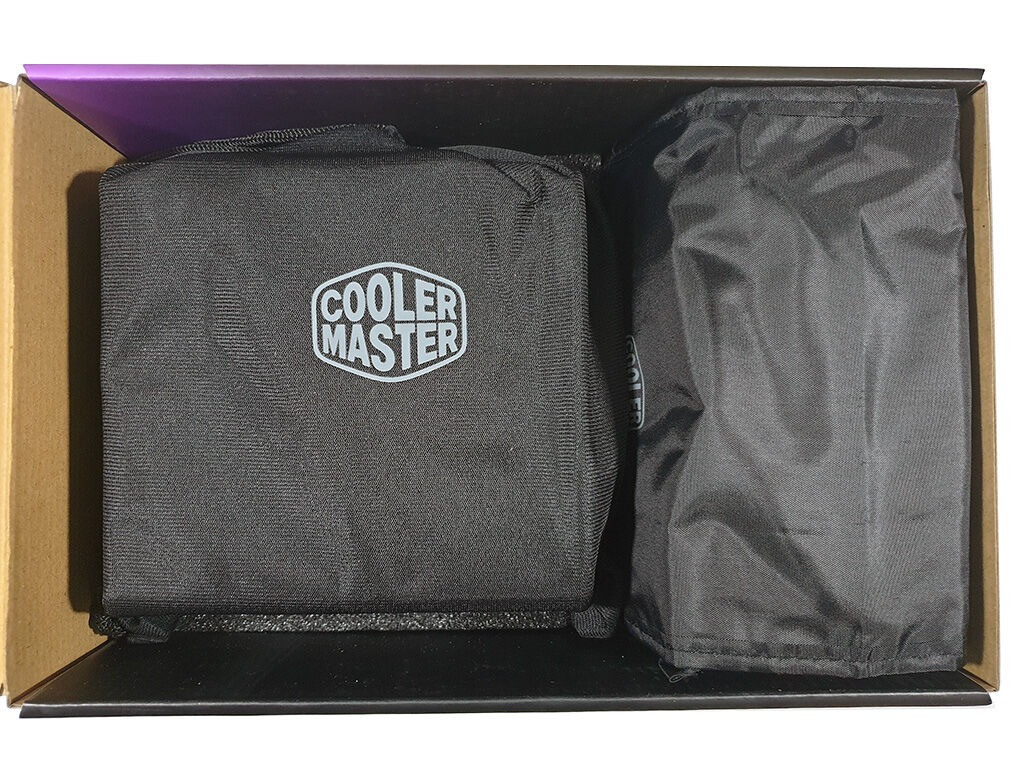

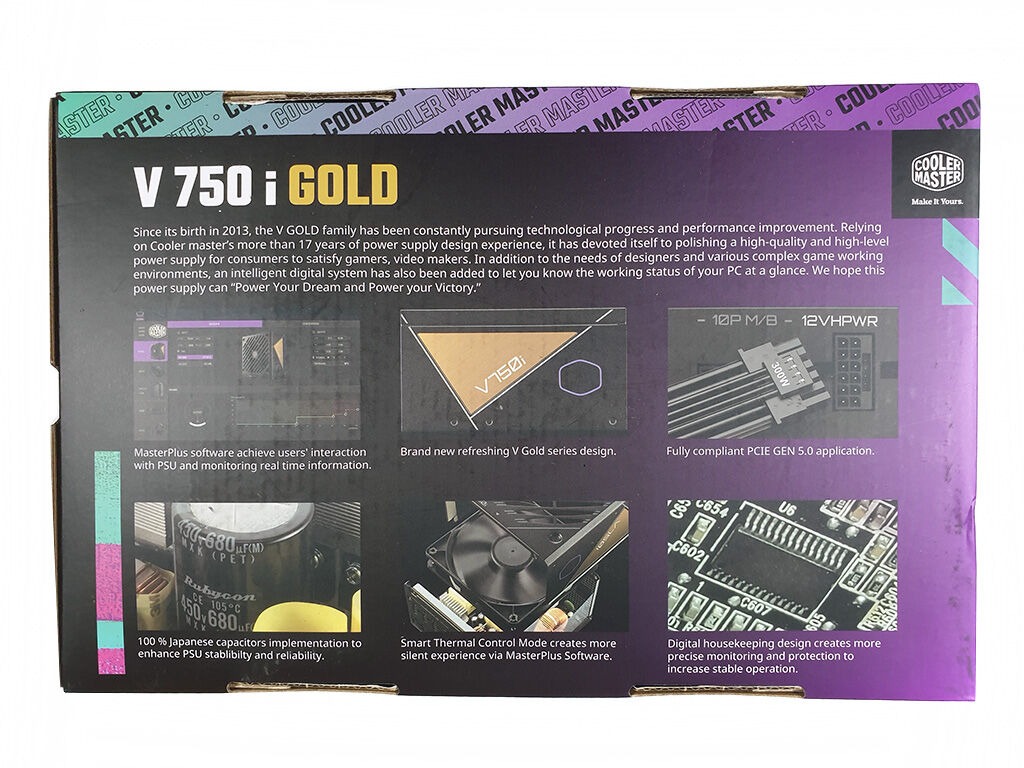

Блок живлення Cooler Master V750 Gold i має повністю модульну конструкцію, включаючи кабель PCIe 5.0 12VHPW для сучасних відеокарт, 10-річну гарантію, 100% японські конденсатори, рейтинг ефективності 80 Plus Gold, режим Smart Thermal Control Mode (STCM), сумісний з програмним забезпеченням MasterPlus через USB, і 135-мм вентилятор FDB для тихого охолодження. Відкривши упаковку, ви побачите блок живлення в багаторазовій сумці із застібкою, а модульні кабелі зберігаються в окремій сумці. Під ними знаходиться документація, а також застібки-блискавки, липучки та гвинти.

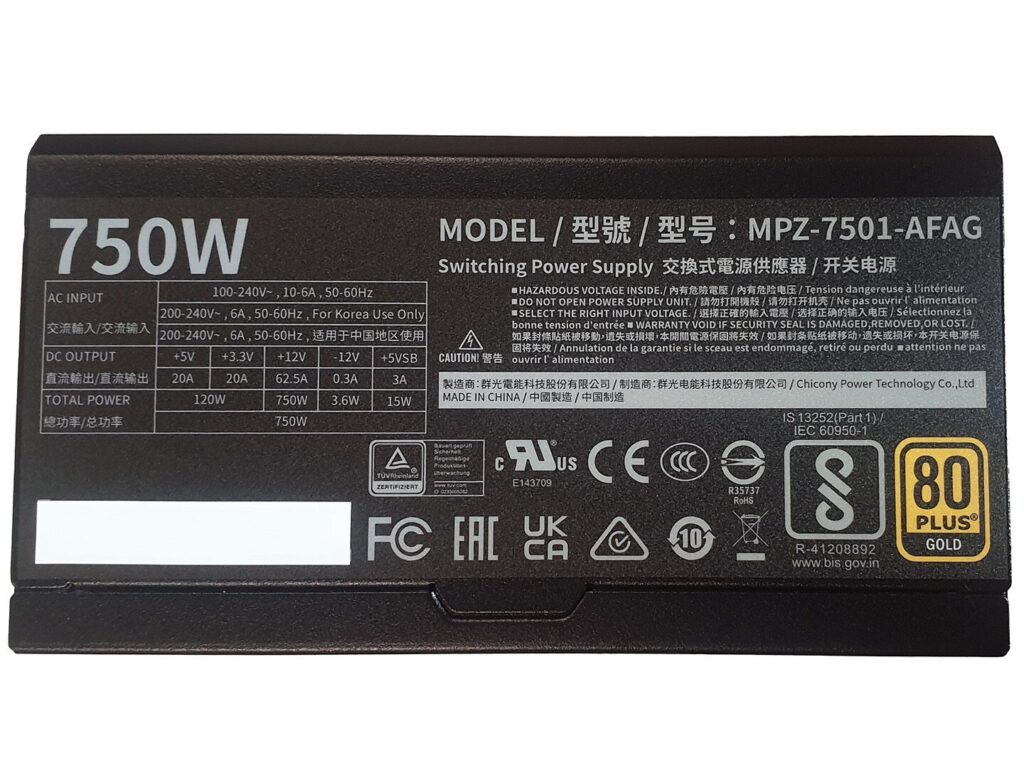

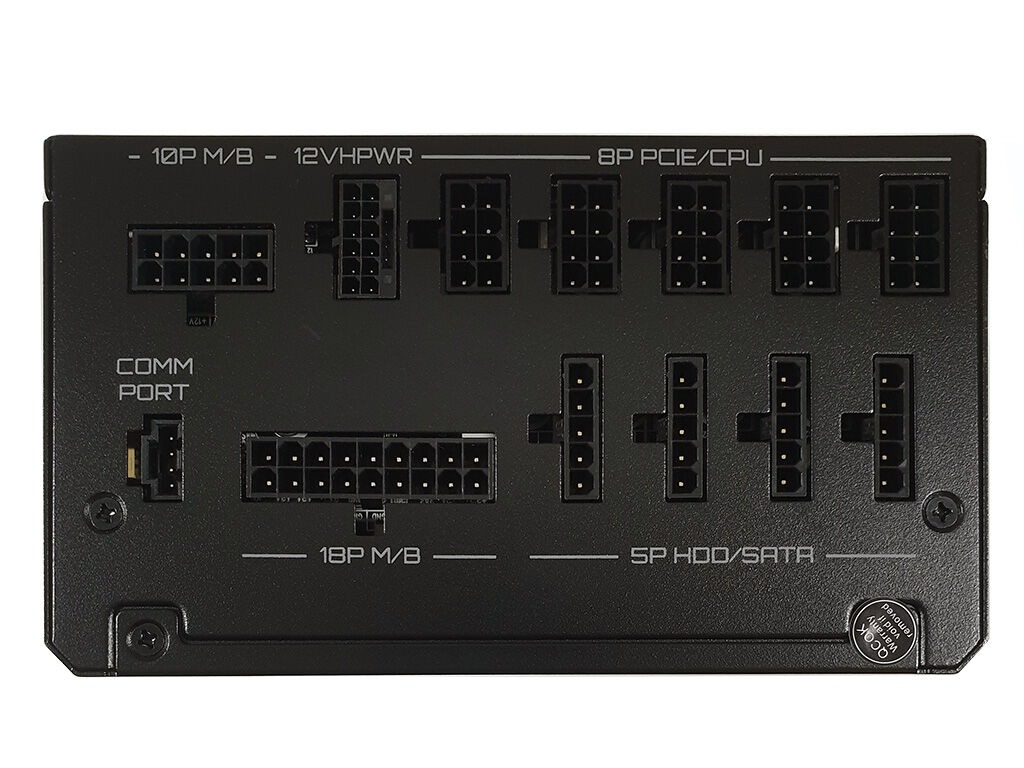

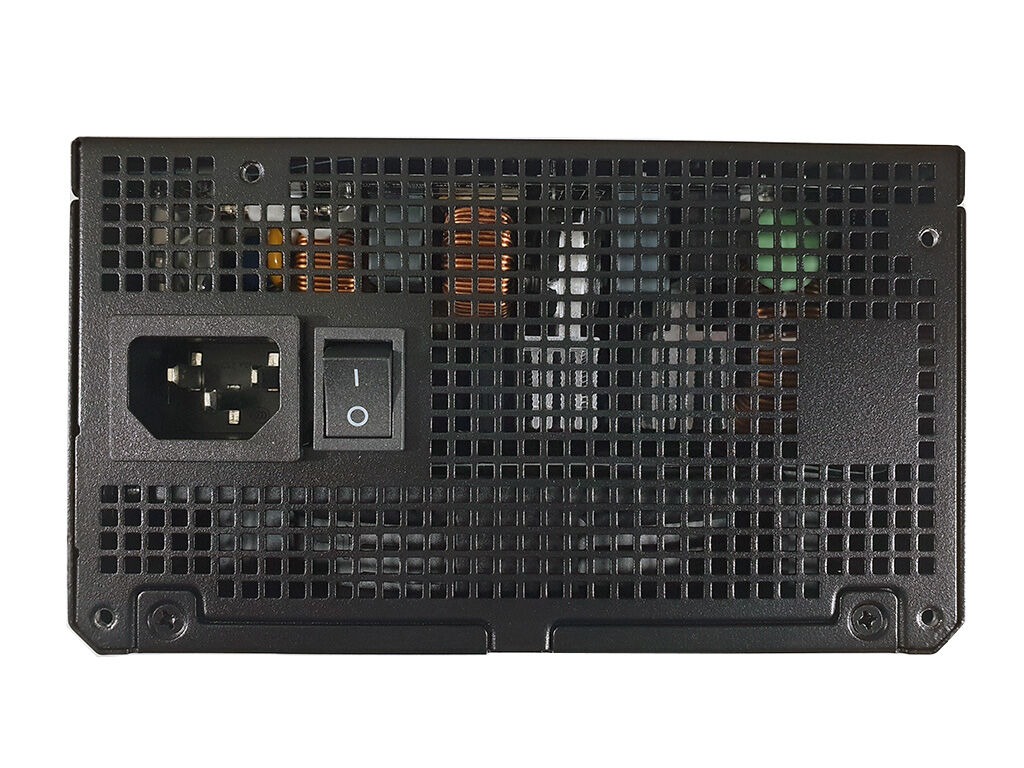

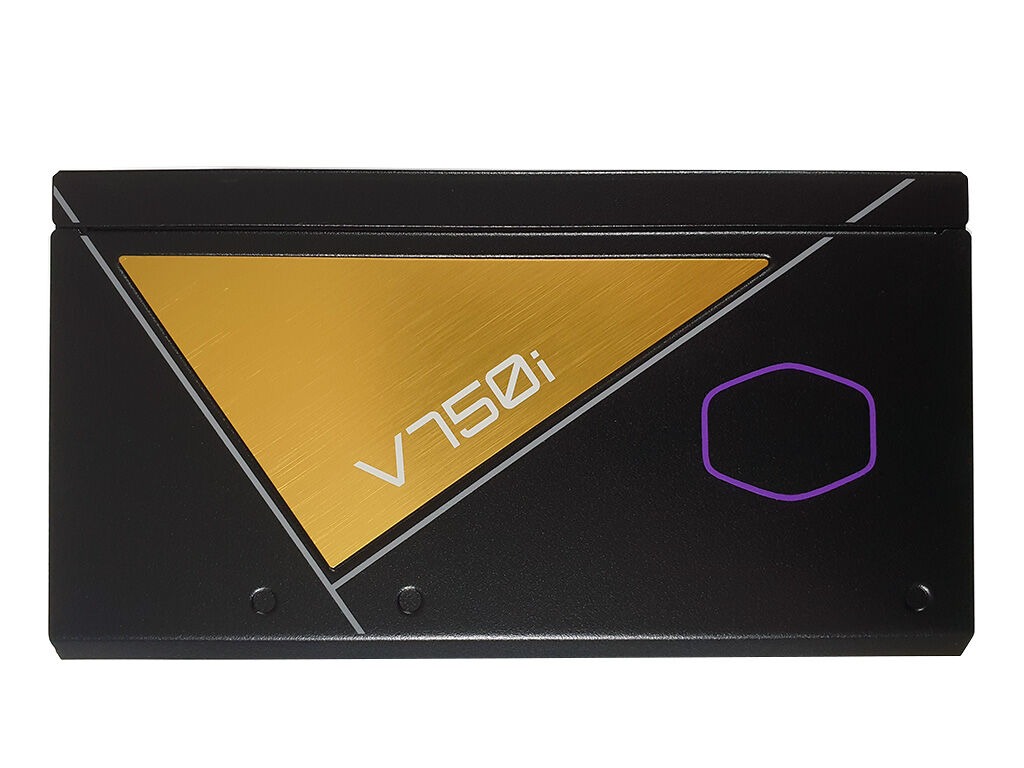

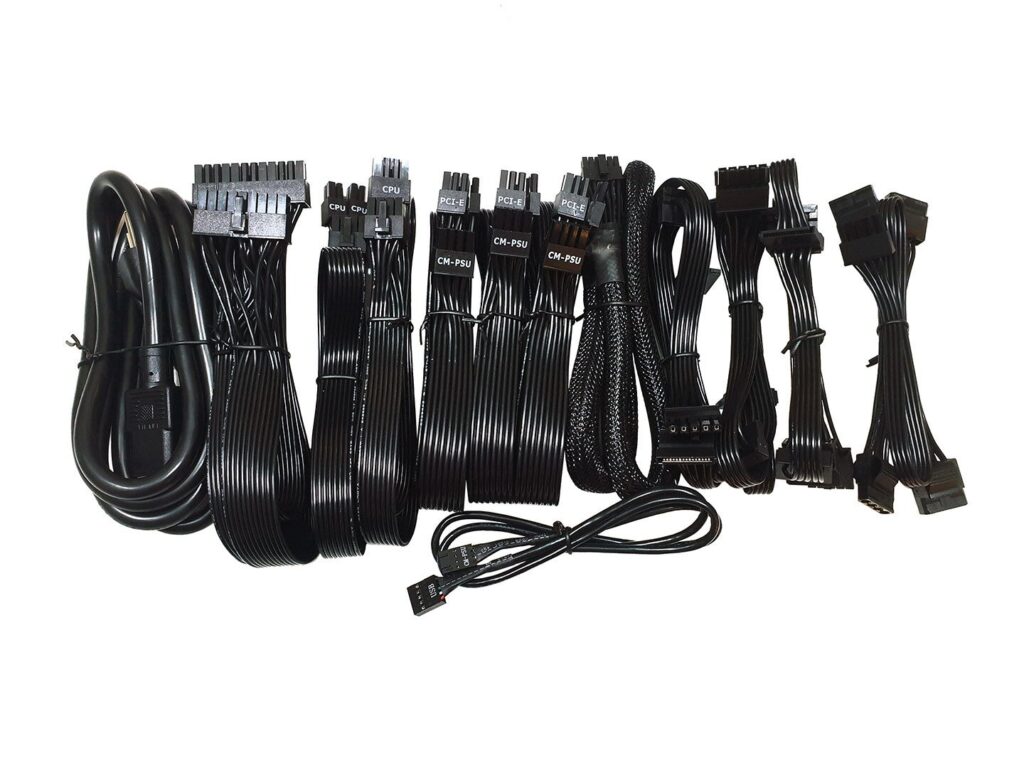

Блок живлення V750 Gold i має повністю модульну конструкцію ATX 3.0 з роз’ємом 12VHPWR, а також п’ятьма 8-контактними портами, сумісними як з кабелями PCIe, так і з додатковими кабелями живлення материнської плати (з маркуванням CPU), і чотирма портами для кабелів SATA або Molex (з маркуванням HDD). Задня панель БЖ має просту квадратну сітку, а поруч з портом живлення знаходиться перемикач живлення, який автоматично визначає і підлаштовується під будь-яку напругу змінного струму в діапазоні 100-240 В, 50-60 Гц. Золотий акцент додає трохи стилю, але не перебільшує, а на протилежній бічній панелі розміщено етикетку з інформацією про різні вихідні характеристики, номінальні значення, попередження та сертифікати.

Процесорний кулер Cooler Master Hyper 212 Halo Black

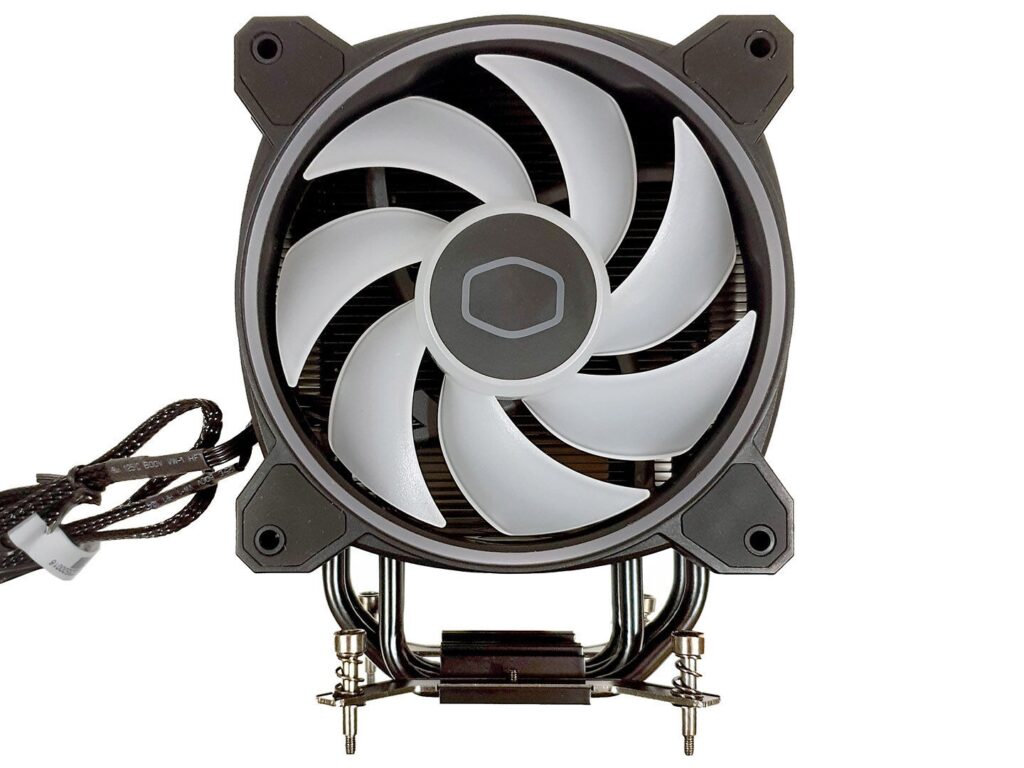

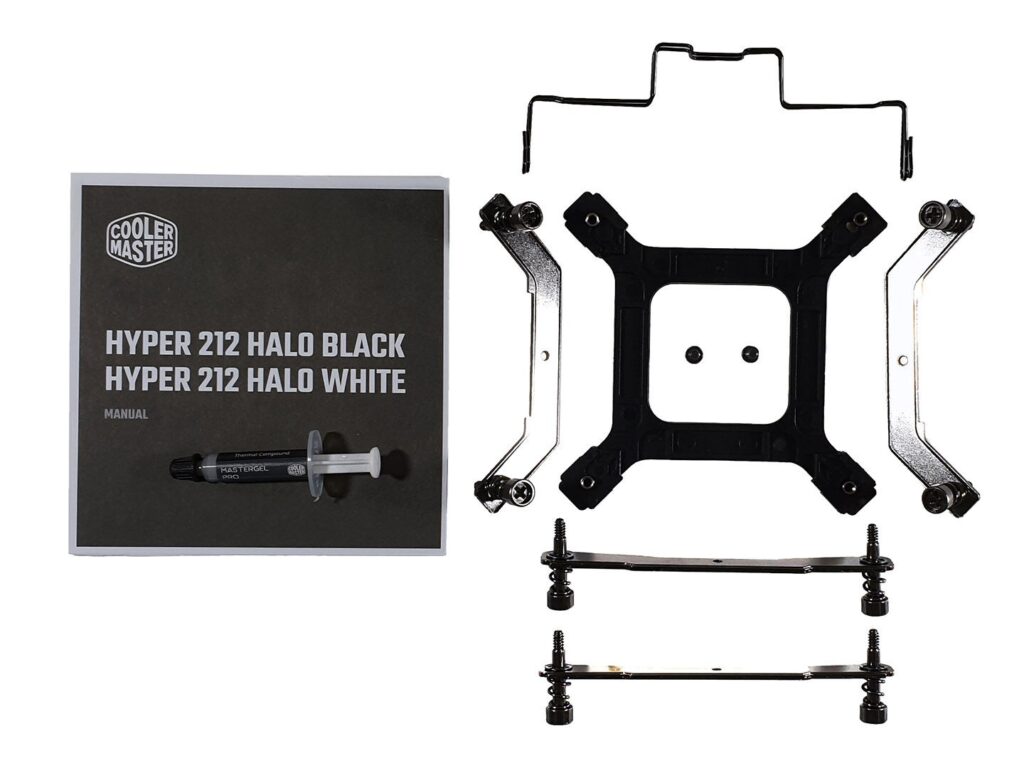

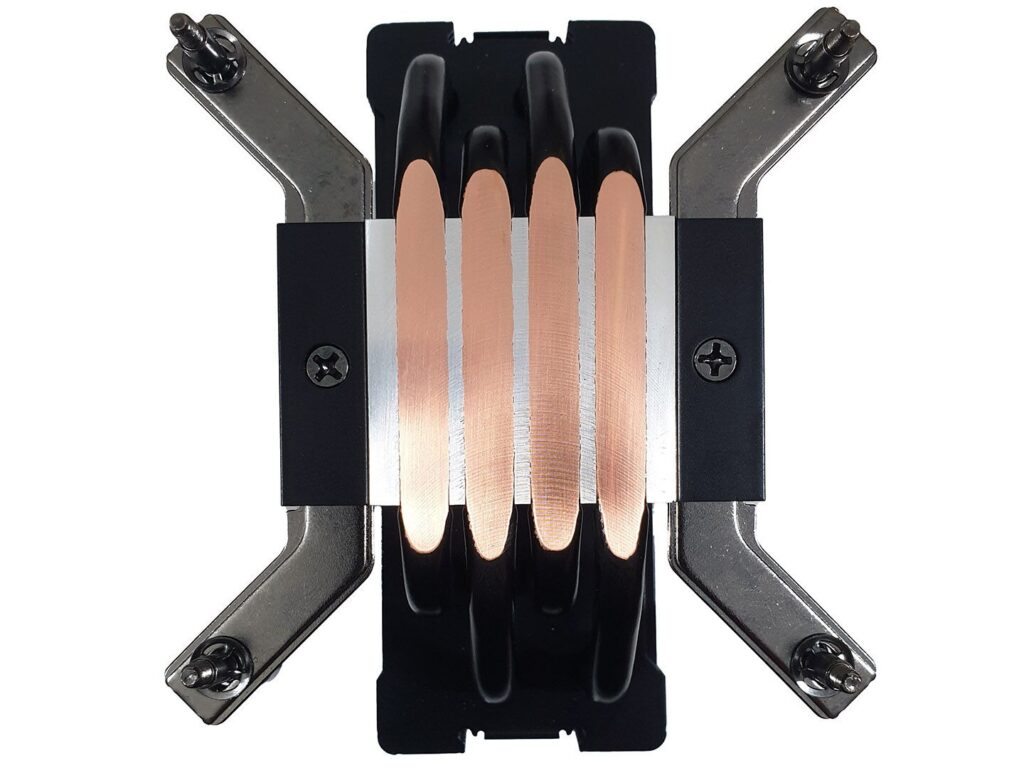

Hyper 212 Halo Black (також доступний у білому кольорі) – це нова версія процесорного кулера Hyper 212, оснащена вентилятором MF120 Halo² з двома світлодіодними кільцями ARGB і збільшеними лопатями для кращого охолодження. Чотири теплові трубки відводять тепло від процесора, а знімна алюмінієва верхня кришка додає йому стильного вигляду. Кулер підтримує AM5/AM4 та Intel LGA1700/1200/115X з коробки. На Hyper 212 Halo Black надається 2-річна гарантія, а його загальна висота складає 154 мм, що робить його сумісним з більшістю систем.

Cooler Master GEM

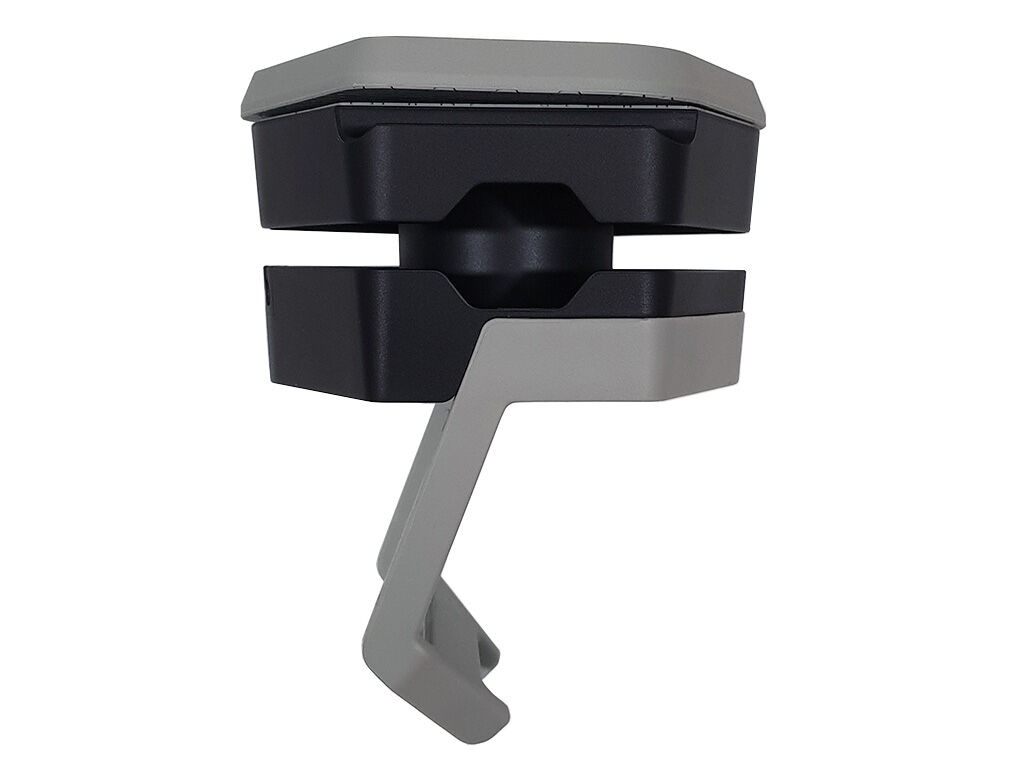

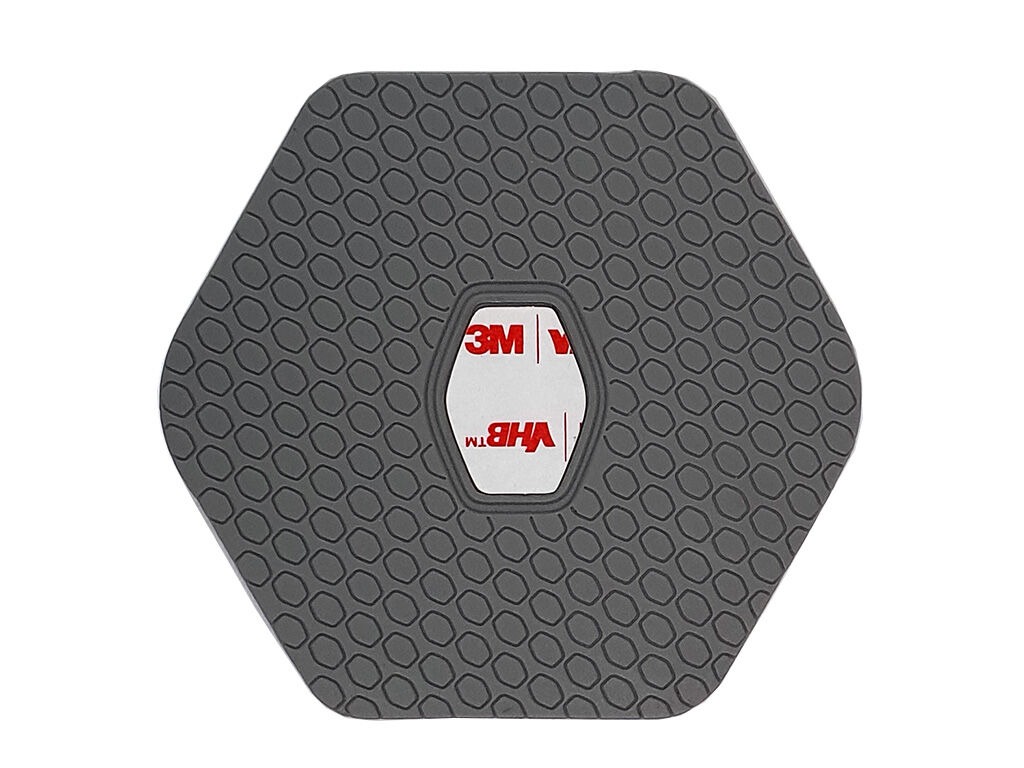

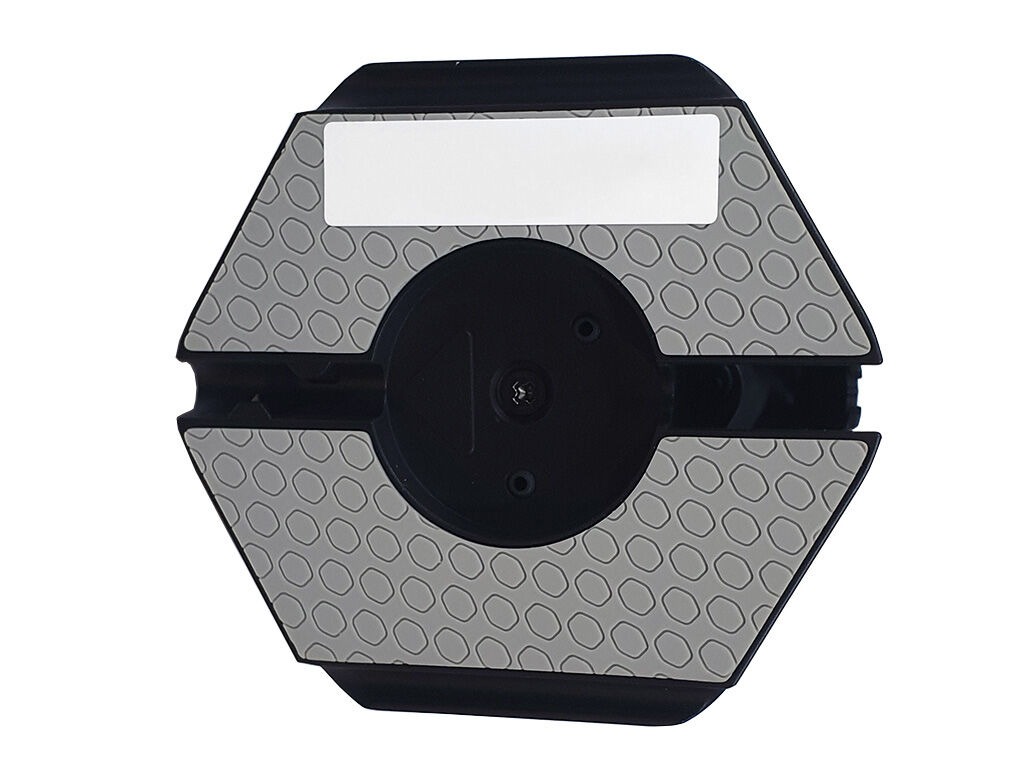

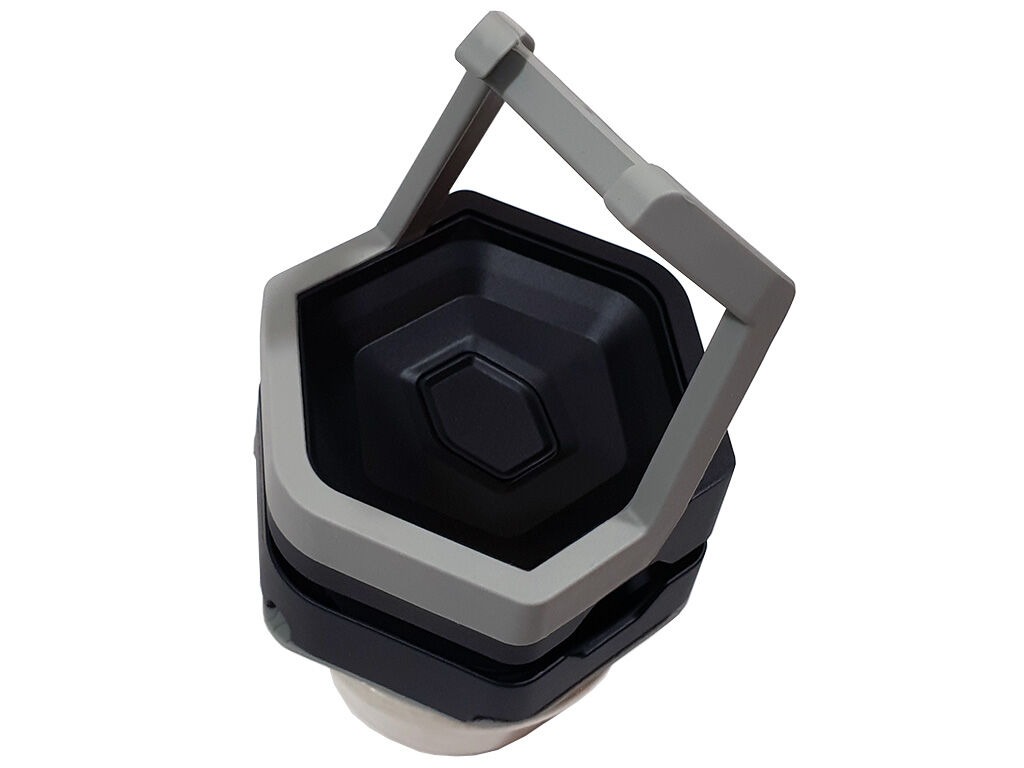

GEM – це, мабуть, один з тих гаджетів, про необхідність якого ви навіть не підозрювали, поки не побачили його. Він може вмістити ваш ігровий контролер, гарнітуру або навіть VR-гарнітуру та контролери. Cooler Master GEM має можливості для кріплення та управління кабелями різними способами, а також легко приклеюється до магнітних або немагнітних поверхонь товщиною до 4 мм – наприклад, скляних бічних панелей – за допомогою окремої базової підставки. Поверхні м’які і призначені для роботи зі сталлю, алюмінієм, пластиком, сталевою сіткою або склом. Невеликий шматок 3M VHB входить до складу знімної основи, що полегшує встановлення на будь-які немагнітні поверхні.

Збірка

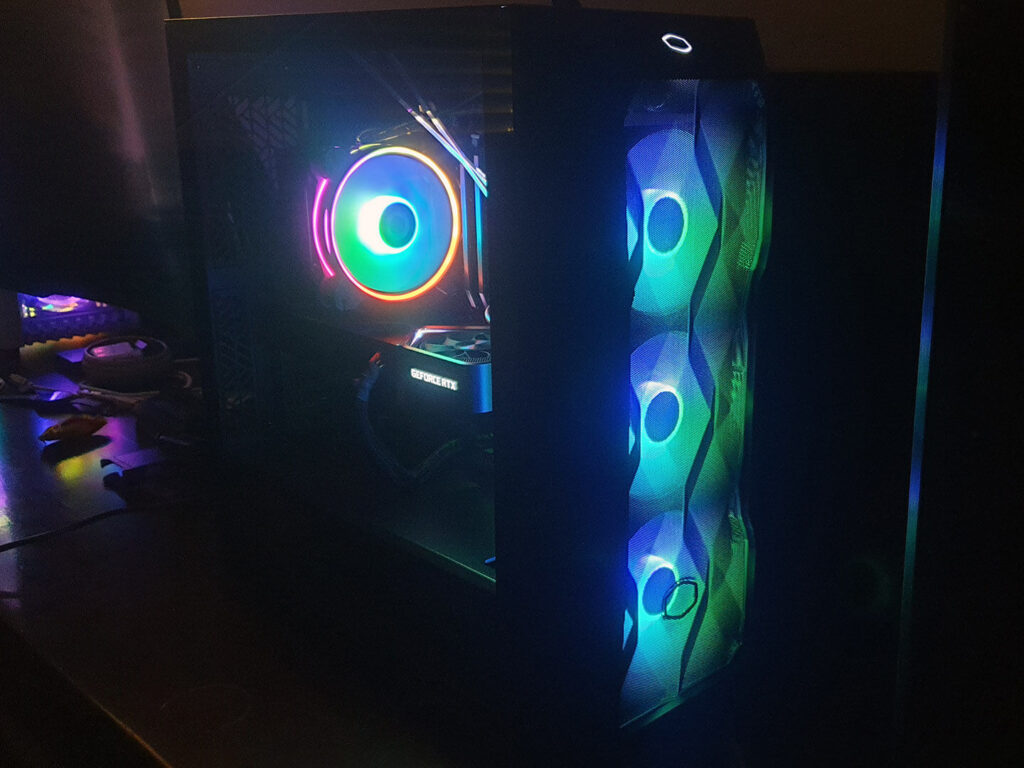

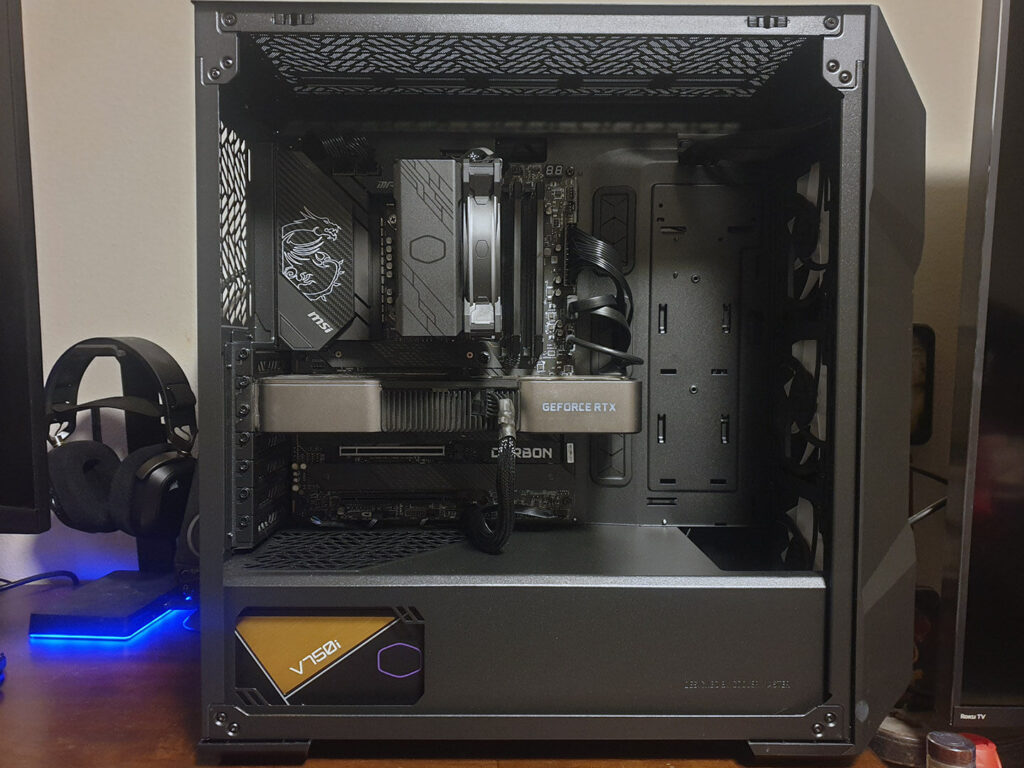

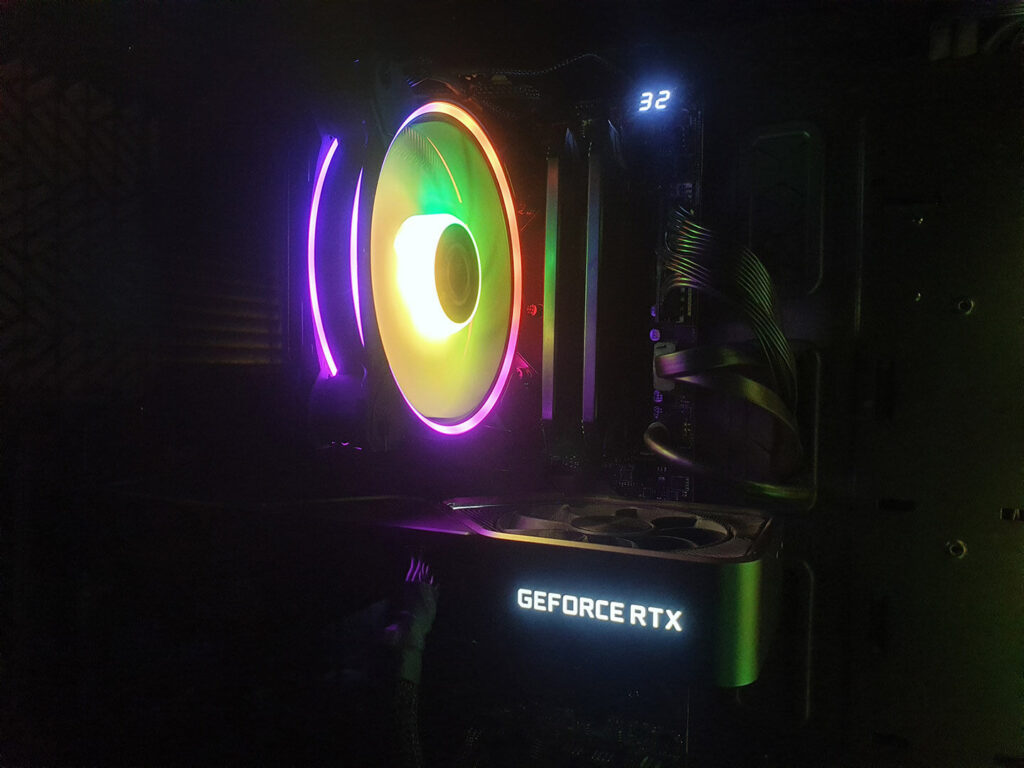

Збірка Cooler Master MasterBox TD500 Mesh V2 пройшла дуже добре. Я вибрав темну збірку, об’єднавши Intel i7-12700K з NVIDIA RTX 3080 і 2х16 ГБ оперативної пам’яті Lexar ARES DDR5-5200 на материнській платі MSI Z690 Carbon WiFi, а також блок живлення Cooler Master V750 Gold i, Hyper 212 Halo Black і GEM. Корпус має чудовий вигляд як з RGB, так і без нього, так само як і Hyper 212 Halo Black з функцією подвійного ореолу для яскравих насичених кольорів.

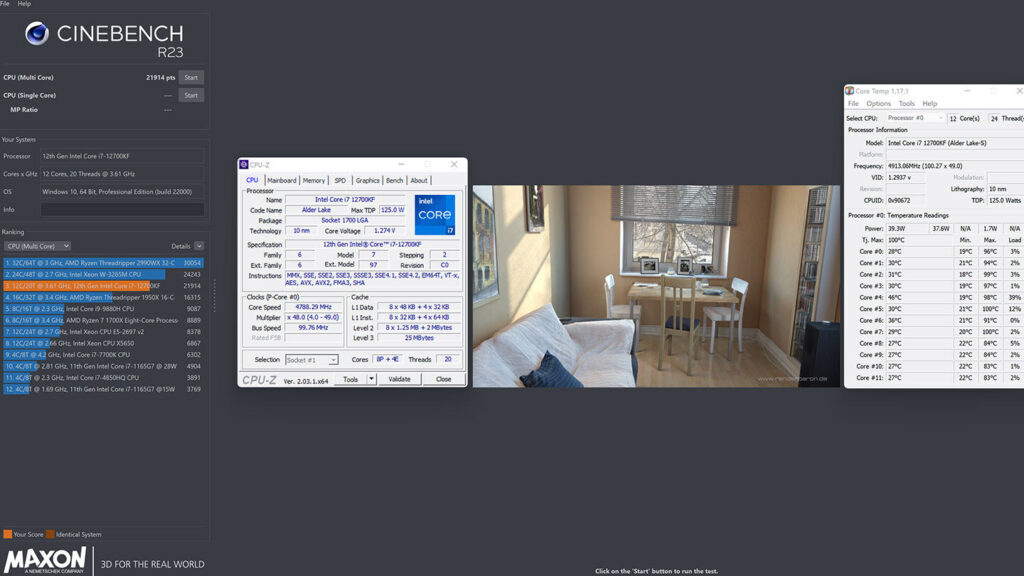

Я не бачив номінальної потужності для Hyper 212 Halo Black, але, враховуючи розмір і 4 теплові трубки, я вирішив вибрати i7-12700K, а не i9-13900K в основній тестовій системі. Я вирішив, що RTX 3080 буде добре поєднуватися з процесорним кулером і блоком живлення, і це, безумовно, так і сталося. Я б не рекомендував використовувати процесори вищого класу, якщо тільки ви не готові до подальшого налаштування системи; з налаштуваннями за замовчуванням, окрім XMP для пам’яті, я отримав середню температуру 96,9ºC при температурі навколишнього середовища ~19,5ºC в 10-хвилинному циклі Cinebench R23. Зниження напруги живлення процесора могло б значно знизити температуру, так само як і встановлення планки, що замінює ILM, але це дає середнє уявлення про продуктивність без налаштувань. Є багато людей, які просто зберуть свою систему і назвуть її досить хорошою, тому кращою парою в цьому сценарії буде i5-13600K або будь-який інший процесор з меншим рейтингом турбо-потужності.

Висновок

Корпус Cooler Master MasterBox TD500 Mesh V2 дуже потужний і виглядає чудово. Декоративні насічки на бічній панелі із загартованого скла виглядають приємно, але дуже відблискують, коли вмикається RGB-підсвічування. Скло тоноване, тому в темному корпусі система виглядає дуже непомітною, поки не увімкнеться RGB-підсвічування.

TD500 Mesh V2 розроблено з думкою про будівельників. Знімна верхня панель – це преміальна функція, яка значно полегшує збірку корпусу. Вентиляція відмінна, і є достатньо місця для декількох радіаторів і конфігурацій вентиляторів, або навіть монструозних материнських плат SSI CEB або E-ATX. Передня решітка з ромбовидним візерунком і рифлена скляна панель додають стилю, не перевантажуючи корпус, а контролер ARGB, що входить до комплекту, допоможе вам ще більше налаштувати палітру кольорів RGB. У корпусі достатньо місця для накопичувачів, а також спеціальних систем водяного охолодження або потужних блоків живлення та відеокарт.

Hyper 212 Halo Black впорався з високою потужністю турбоядерного процесора i7-12700K, а V750 Gold i був стабільно стабільним і чудово виглядав через вічко блоку живлення на TD500 Mesh V2. Тим часом, GEM зробив свою справу як зручний, простий у використанні інструмент для утримання гарнітур і контролерів.

Якщо ви шукаєте найсучасніші функції в корпусі без зайвих витрат, Cooler Master MasterBox TD500 Mesh V2 – чудовий вибір.
